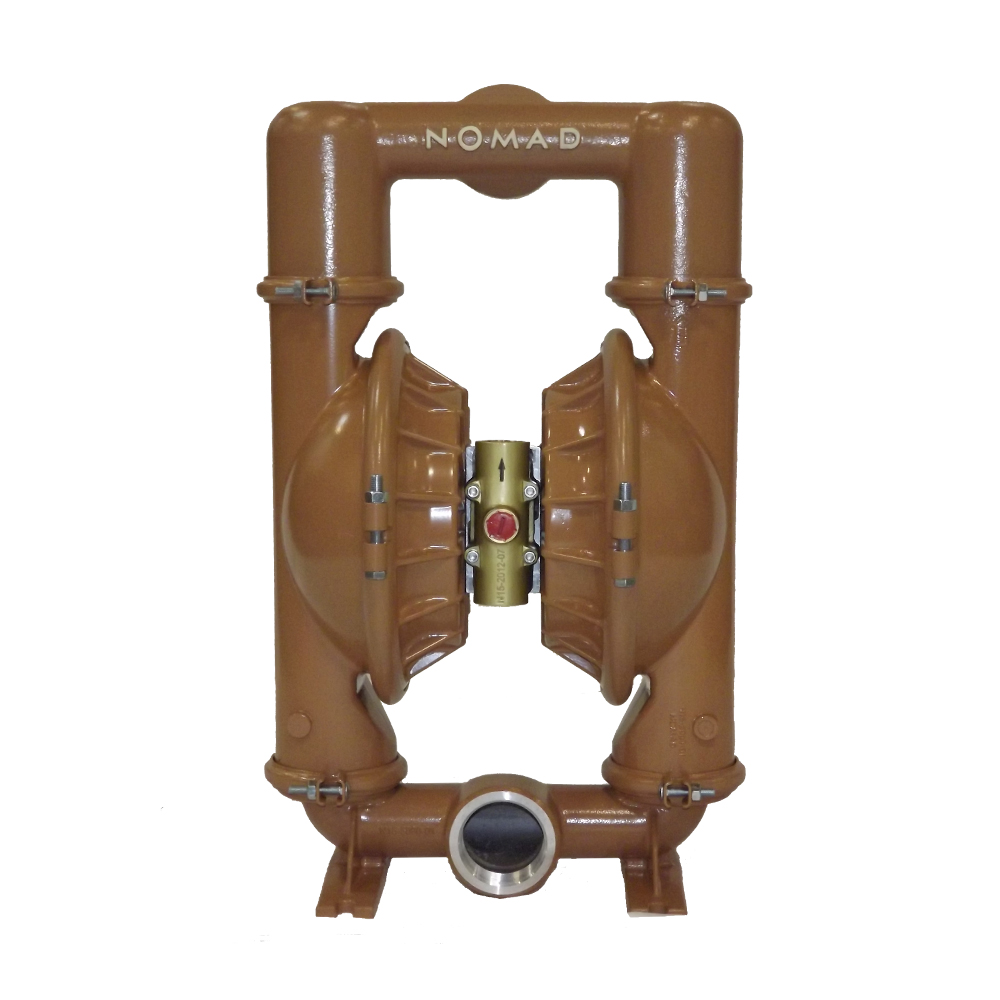

NTG 80 3” (76 мм)
Мембранный насос с пневматическим приводом
Идеально подходит для перекачивания продуктов типа:
- Краски
- Лака
- Растворителя
- Грунтовки
- Кислоты
- Антикоррозийного покрытия
- Агрессивных стоков
Производительность макс. 879 л/мин. Проточная часть: алюминий (A), нержавеющая сталь (S), эластомеры тефлон (PTFE). Конструкция и характеристики насосов моделей NTG80, Wilden T15 и Wilden TZ15 идентичны, запасные части взаимозаменяемы.
- Характеристики

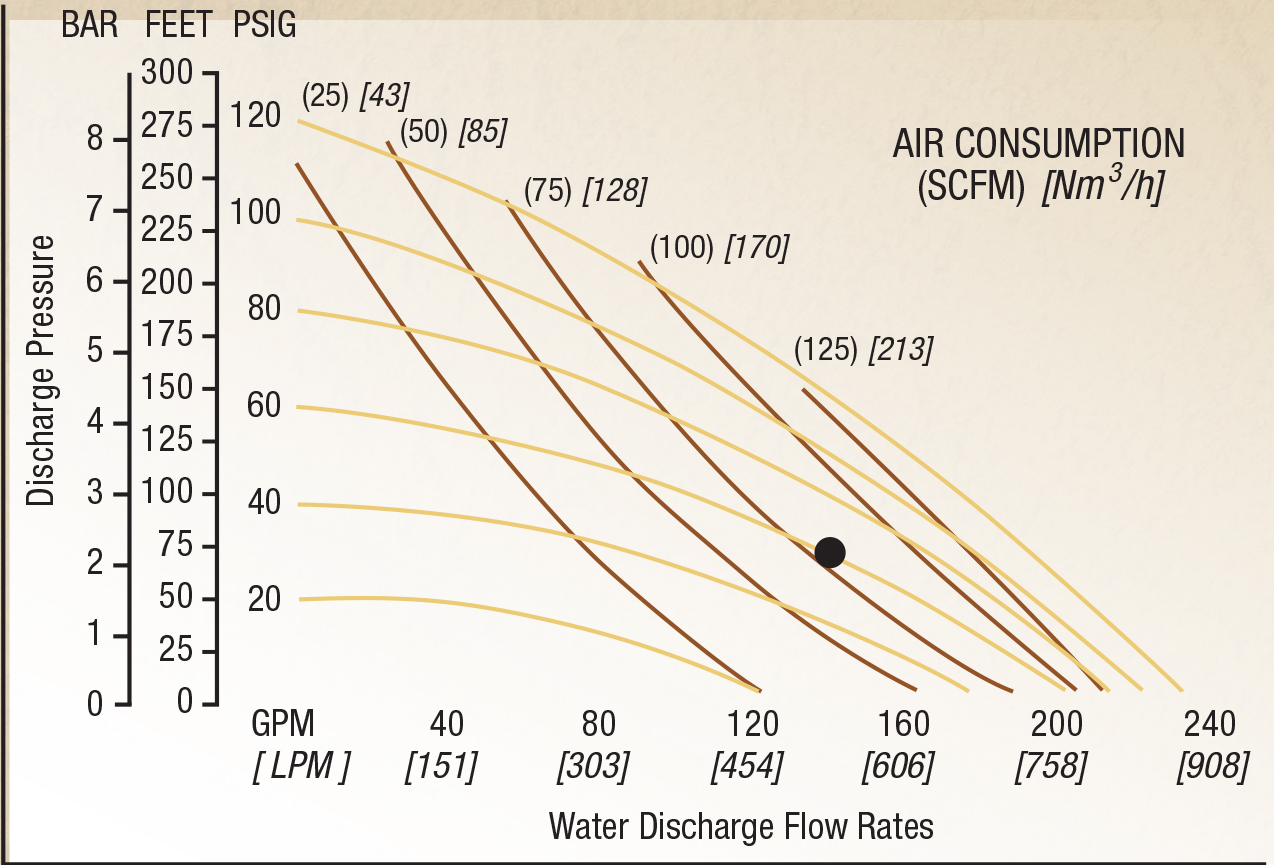

- Эксплуатационные характеристики / график

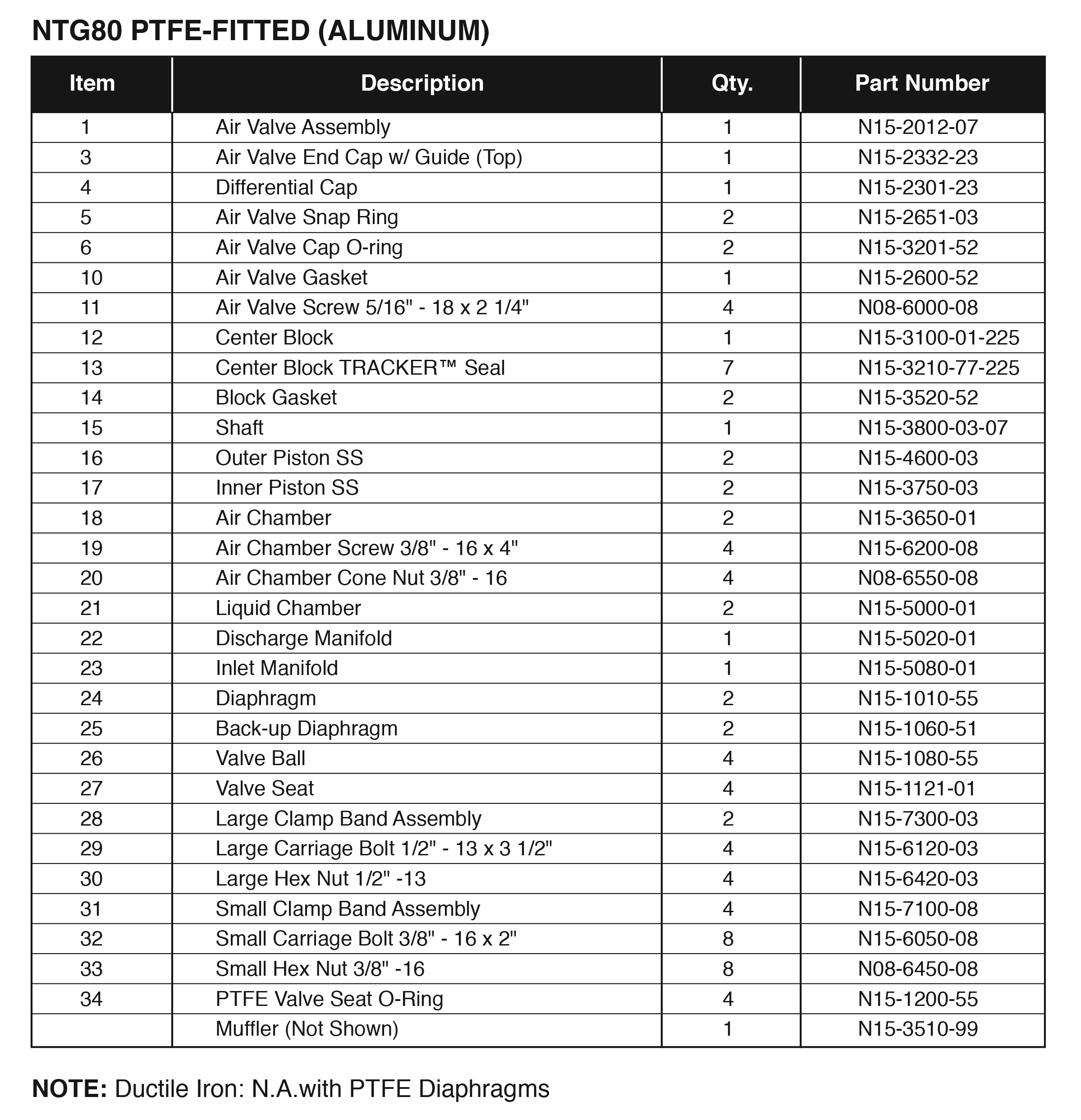

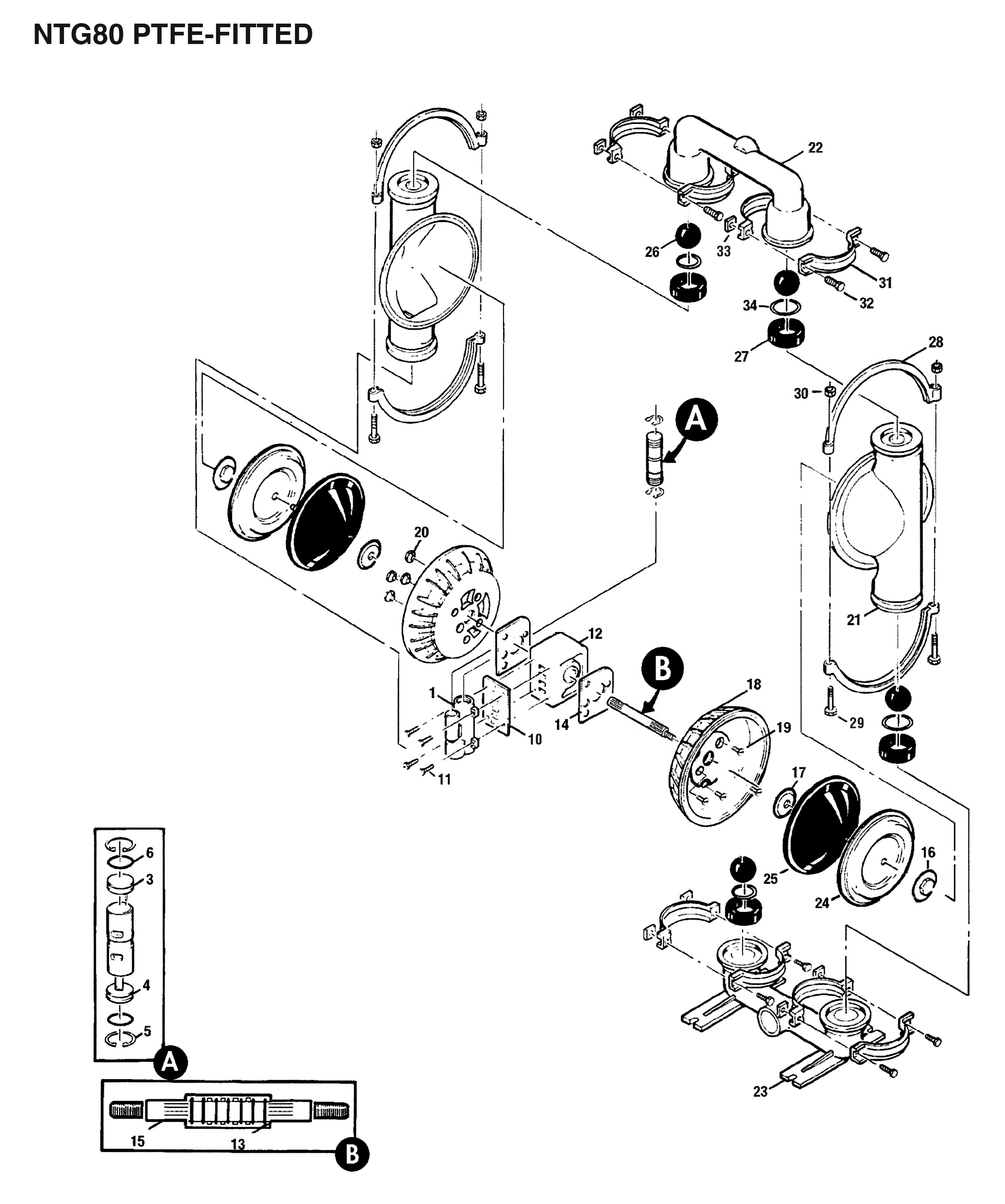

- Деталировка конструкции / запасные части
| Технические характеристики | |
|---|---|
| Тип привода: | пневматический |
| Размер всасывающего патрубка, мм (дюйм): | 76 (3”) FNPT |
| Размер нагнетательного патрубка, мм (дюйм): | 76 (3”) FNPT |
| Расположение патрубков: | По центру горизонтальное |
| Тип подключения: | NPT / BSP / TRI-CLAMP |
| Размер отверстия сжатого воздуха, мм (дюйм): | 19 (3/4”) |
| Эксплуатационные характеристики | |
|---|---|
| Производительность, макс. л/мин.: | 704, код F диафрагма полного хода - 879 |
| Давление, макс. бар: | 8.6 |
| Объем продукта, 1 ход/литр: | 3.6 |
| Давление подаваемого воздуха, макс., бар: | 8.6 |
| Потребление воздуха, макс., нм3/час: | 213.0 |
| Всасывание «в сухую», макс., м.: | 5.5 |
| Всасывание «под заливом», макс., м.: | 9.45 |
| Размер твердых частиц, макс., мм: | 10.0 |
| Звуковое давление | Уточняйте |
| Диапазон рабочих температур, С: | Neoprene от -17.8 до +93.3, Buna-N от -12.2 до +82.2, EPDM от -51.1 до +137.8, Viton® от -40 до +176.2, Santoprene® от -40 до +107.2, Polyurethane от +12.2 до +65.6, Hytrel® от -28.9 до +104.4, PTFE от +4.4 до +104.4 |
| Конструкция | |
|---|---|
| Стяжка корпуса: | На хомутах |
| Материал проточная части: | Алюминий (A), нерж. сталь 316SS (S) |
| Материал воздушной камеры: | Алюминий (A), нерж. сталь 316SS (S) |
| Материал центрального блока: | Алюминий (A), полипропилен (P) |
| Материал воздушного механизма: | Латунь (B) |
| Материал диафрагм: | Тефлон (PTFE) |
| Материал шариковых клапанов: | Тефлон (PTFE) |
| Материал седел клапанов: | Алюминий (A), нержавеющая сталь (S) |
| Материал прокладок седел клапанов: | Тефлон (PTFE) |
| Габариты и вес | |
|---|---|
| Высота, макс., мм. | 823 |
| Ширина, макс. мм. | 432 |
| Глубина, макс., мм. | 427 |
| Вес, алюминий, кг. | 53 |
| Вес, высокопрочный чугун, кг. | - |
| Вес, нерж. сталь, кг. | 79 |
| Вес, полипропилен, кг. | - |
