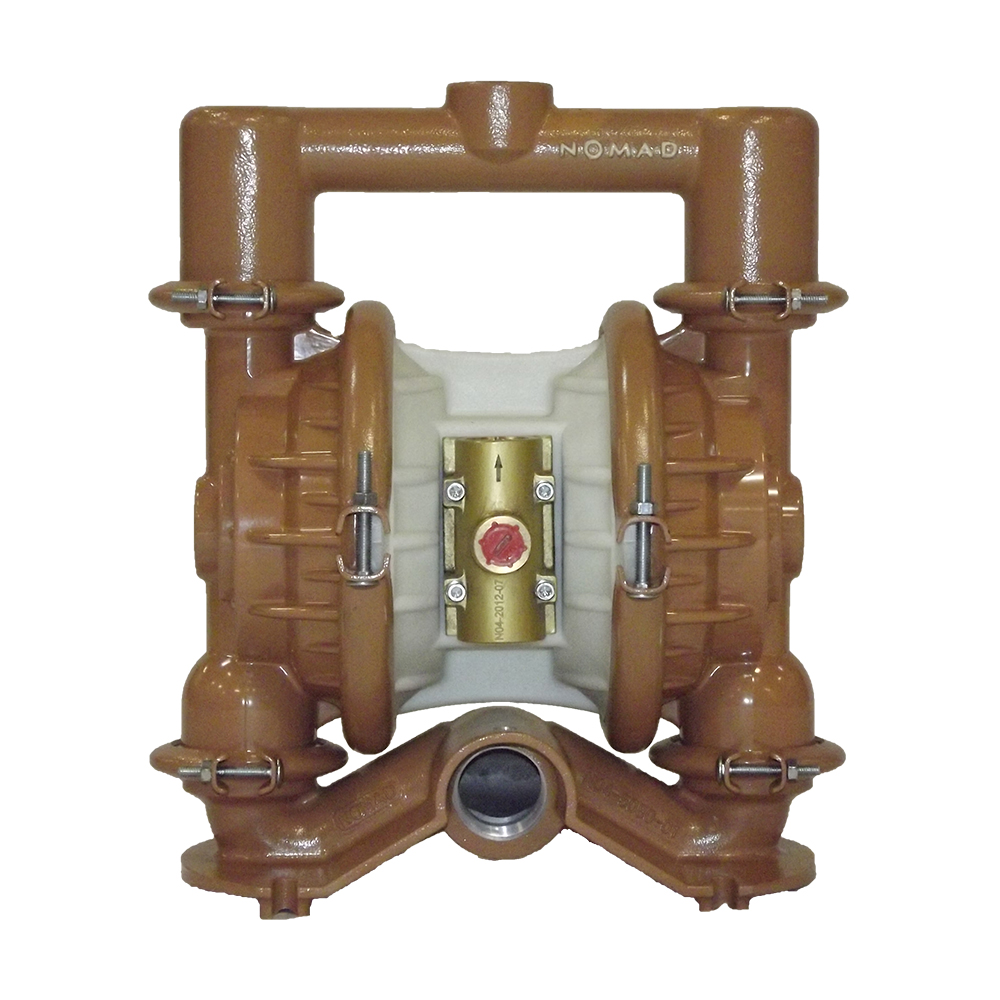

NTG40 1 ½” (38 мм)
Мембранный насос с пневматическим приводом
Идеально подходит для перекачивания продуктов типа:
- Керамического шликера
- Смолы
- Клея
- Масла
- Раствора щёлочи
- Битума
- Гудрона
- Трюмной воды
- Шахтной воды
Производительность макс. 288 л/мин. Проточная часть: алюминий (A), чугун (W), нержавеющая сталь (S), полипропилен (P), эластомеры резина и термоэластопласты (TPE). Конструкция и характеристики насосов моделей Nomad NTG40, Wilden T4, Wilden TZ4 и Wilden M4 идентичны, запасные части взаимозаменяемы.
- Характеристики

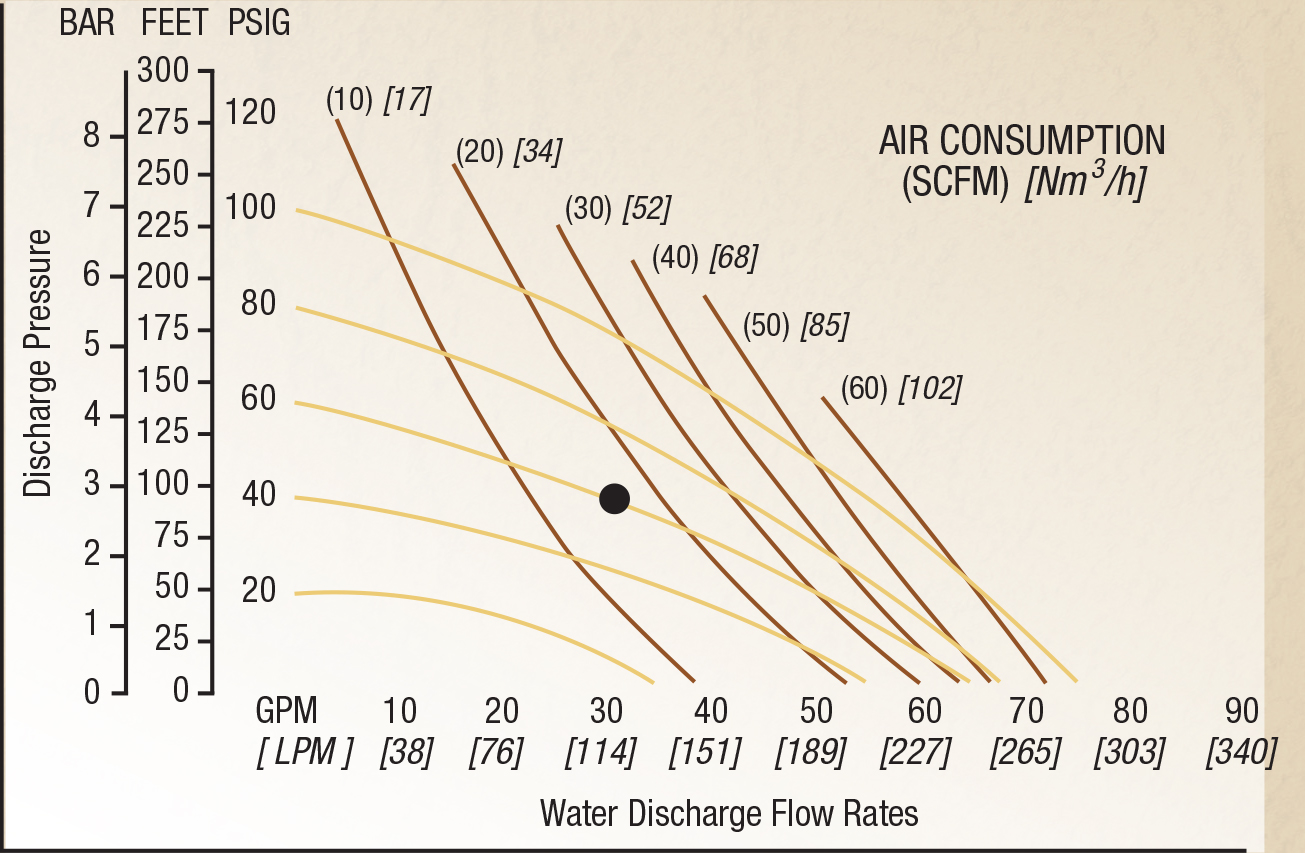

- Эксплуатационные характеристики / график

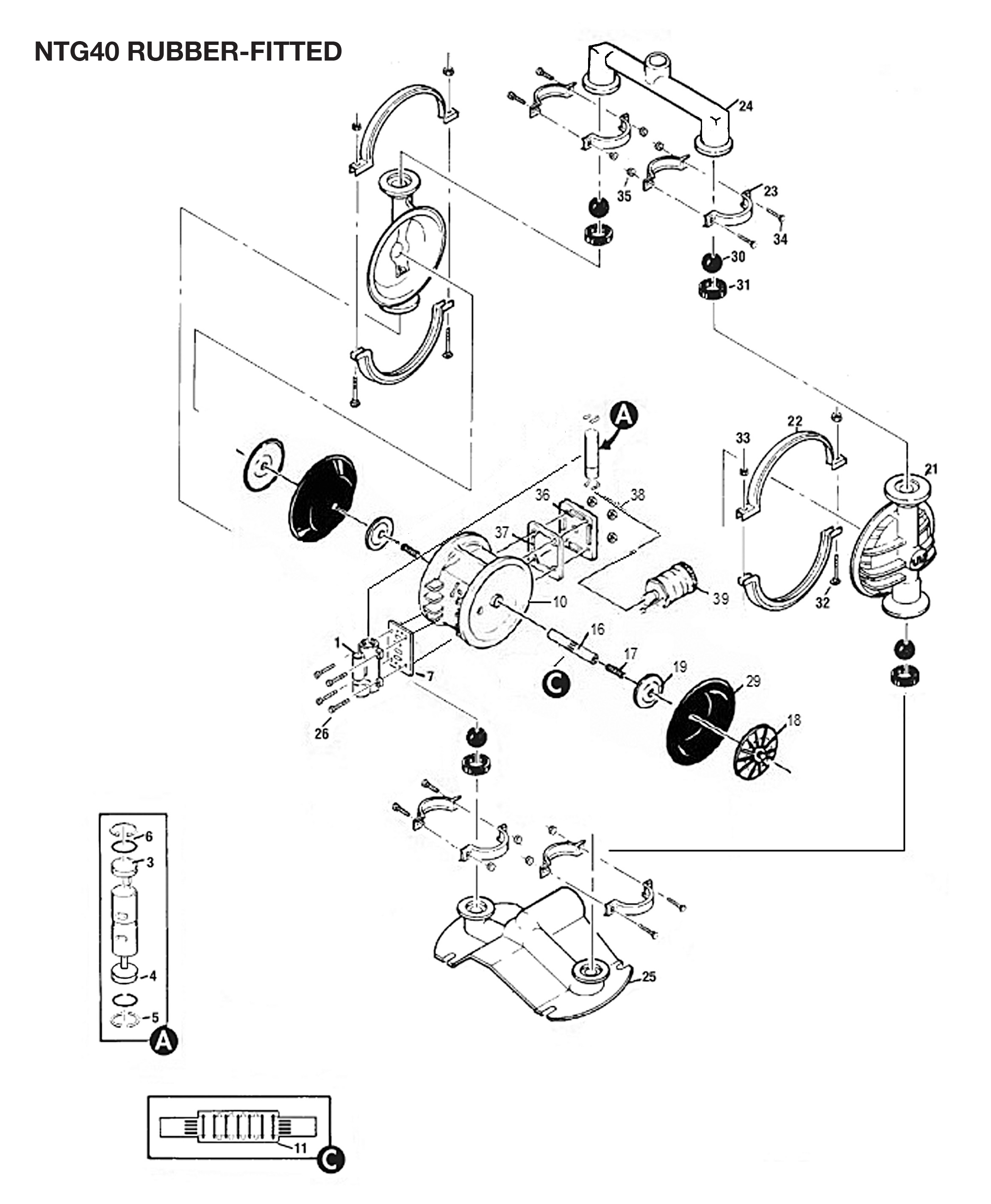

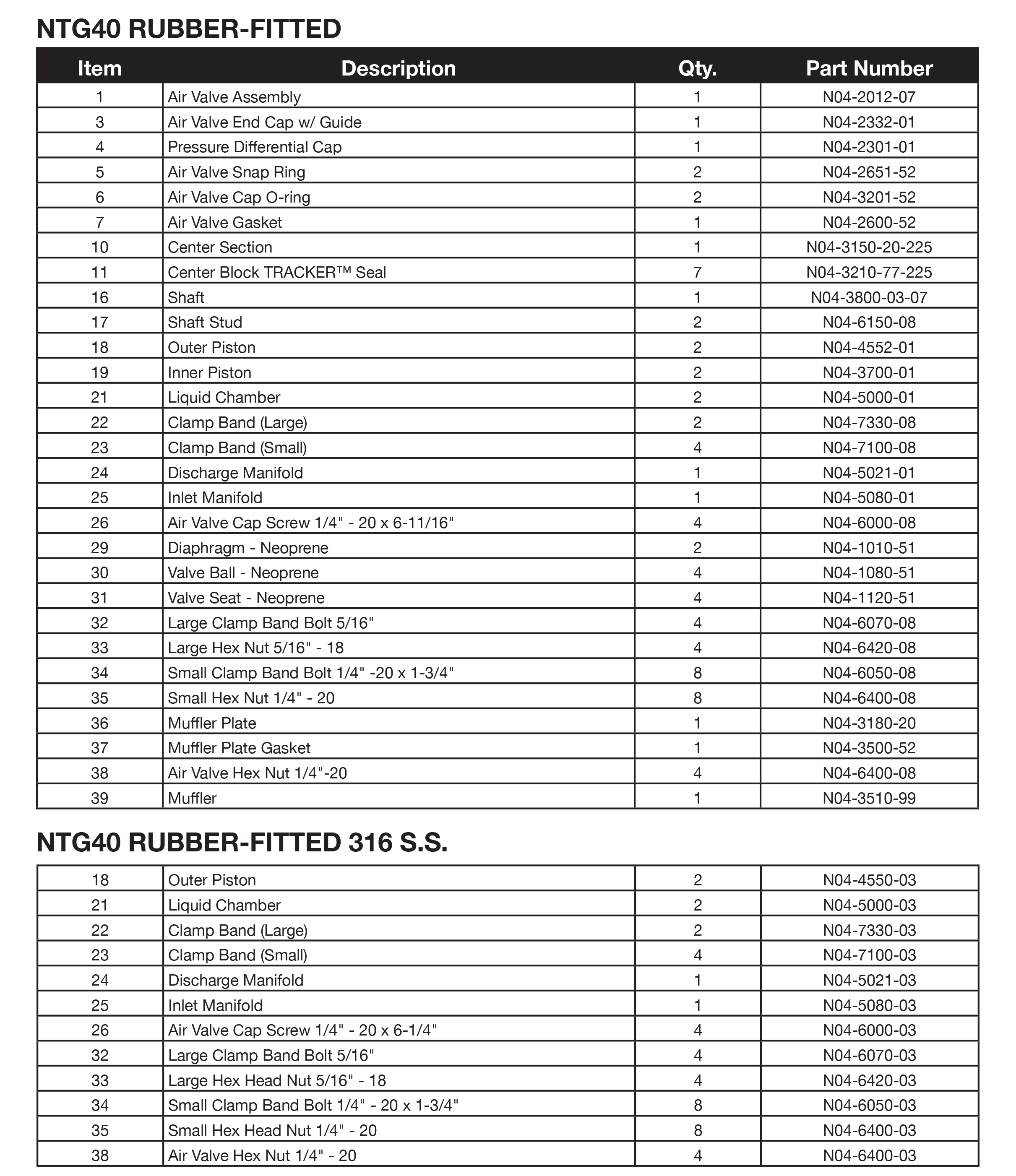

- Деталировка конструкции / запасные части
| Технические характеристики | |
|---|---|
| Тип привода: | пневматический |
| Размер всасывающего патрубка, мм (дюйм): | 38 (1 ½”) FNPT |
| Размер нагнетательного патрубка, мм (дюйм): | 32 (1 ¼”) FNPT |
| Расположение патрубков: | По центру, нагнетательный вверх |
| Тип подключения: | NPT / BSP / TRI-CLAMP / Flange |
| Размер отверстия сжатого воздуха, мм (дюйм): | 12.7 (½”) |
| Эксплуатационные характеристики | |
|---|---|
| Производительность, макс. л/мин.: | 288 |
| Давление, макс. бар: | 8.6 |
| Объем продукта, 1 ход/литр: | 1.02 |
| Давление подаваемого воздуха, макс., бар: | 8.6 |
| Потребление воздуха, макс., нм3/час: | 102.0 |
| Всасывание «в сухую», макс., м.: | 5.49 |
| Всасывание «под заливом», макс., м.: | 8.53 |
| Размер твердых частиц, макс., мм: | 4.8 (3/16”), код 50 комплектация «Stallion» - 13.0 |
| Звуковое давление | Уточняйте |
| Диапазон рабочих температур, °С: | Neoprene от -17.8 до +93.3, Buna-N от -12.2 до +82.2, EPDM от -51.1 до +137.8, Viton® от -40 до +176.2, Santoprene® от -40 до +107.2, Polyurethane от +12.2 до +65.6, Hytrel® от -28.9 до +104.4, PTFE от +4.4 до +104.4 |
| Конструкция | |
|---|---|
| Стяжка корпуса: | На хомутах |
| Материал проточная части: | Алюминий (A), нерж. сталь 316SS (S), чугун (W), полипропилен (P) |
| Материал воздушной камеры: | Полипропилен (P), углеродистая сталь (M) |
| Материал центрального блока: | Алюминий (A), полипропилен (P) |
| Материал воздушного механизма: | Латунь (B) |
| Материал диафрагм: | Neoprene (NE), Buna-N (BN), Viton® (VT), Santoprene® (SN), Nordel® (EPDM), Hytrel® (FG), Polyurethane (PU) |
| Материал шариковых клапанов: | Тефлон (PTFE), Neoprene (NE), Buna-N (BN), Santoprene® (SN), Viton® (VT), Nordel® (ND), Hytrel® (FG), Polyurethane (PU) |
| Материал седел клапанов: | Neoprene (NE), Buna-N (BN), Santoprene® (SN), Viton® (VT), Nordel® (ND), Hytrel® (FG), Polyurethane (PU), нерж. сталь (S), алюминий (A), полипропилен (P) |
| Материал прокладок седел клапанов: | Тефлон (PTFE), Buna-N (BN), |
| Габариты и вес | |
|---|---|
| Высота, макс., мм. | 442 |
| Ширина, макс. мм. | 442 |
| Глубина, макс., мм. | 285 |
| Вес, алюминий, кг. | 17 |
| Вес, высокопрочный чугун, кг. | уточняйте |
| Вес, нерж. сталь, кг. | 26 |
| Вес, полипропилен, кг. | уточняйте |
