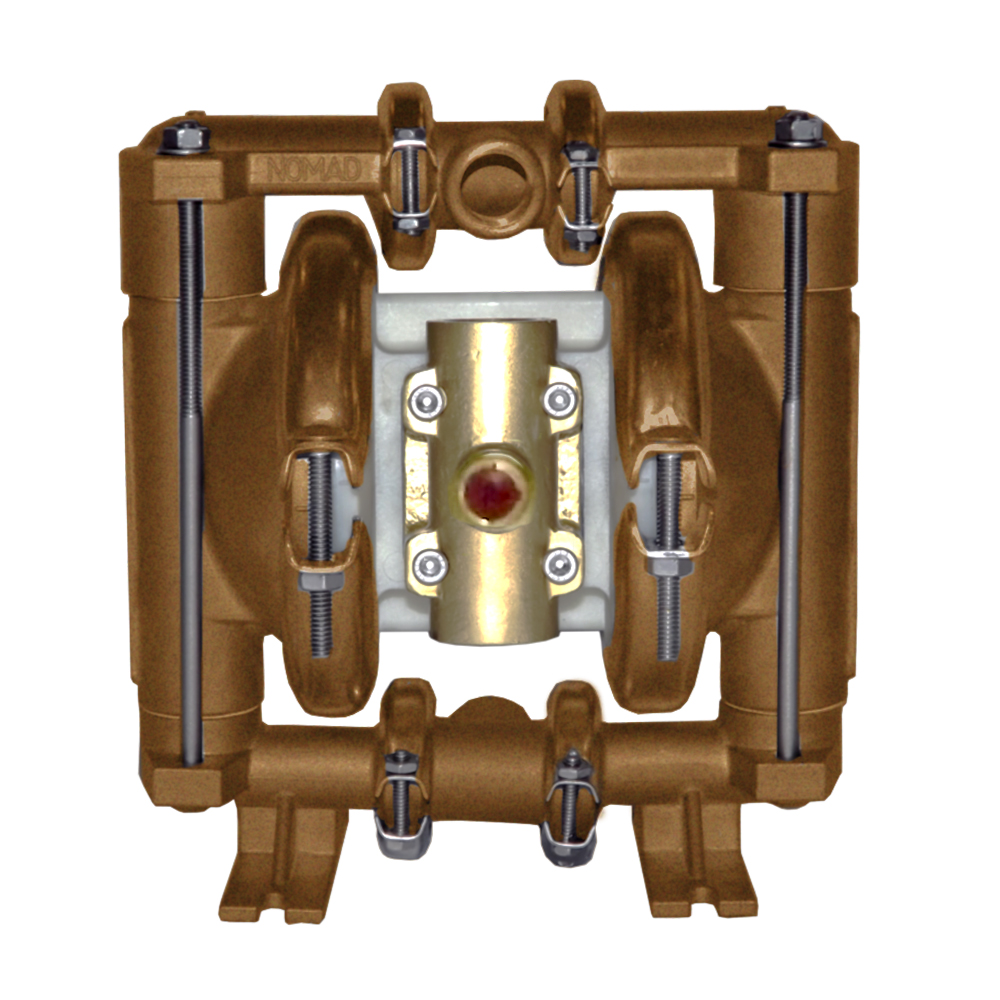

NTG 15 ½” (13 мм)
Мембранный насос с пневматическим приводом
Идеально подходит для перекачивания продуктов типа:
- Пульпы
- Суспензий
- Смолы
- Битума
- Растворителя
- Масла
- "Грязной" воды
Макс. производительность 54.9 л/мин. Проточная часть алюминий (A), нержавеющая сталь (S), эластомеры резина и термоэластопласт (TPE). Конструкция, технические и эксплуатационные характеристики насосов моделей Nomad NTG15 и Wilden T1, Wilden TZ1 идентичны, запасные части взаимозаменяемы.
- Характеристики

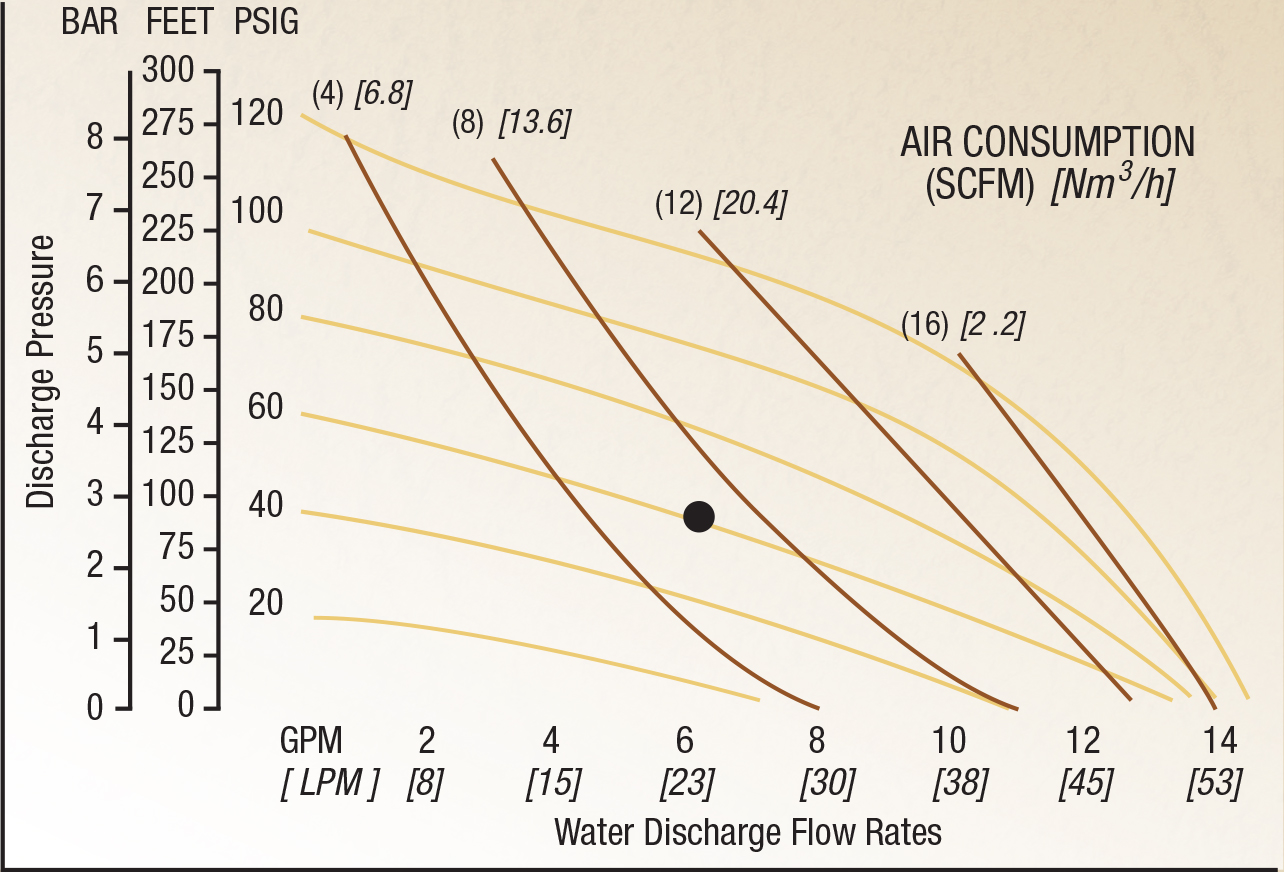

- Эксплуатационные характеристики / график

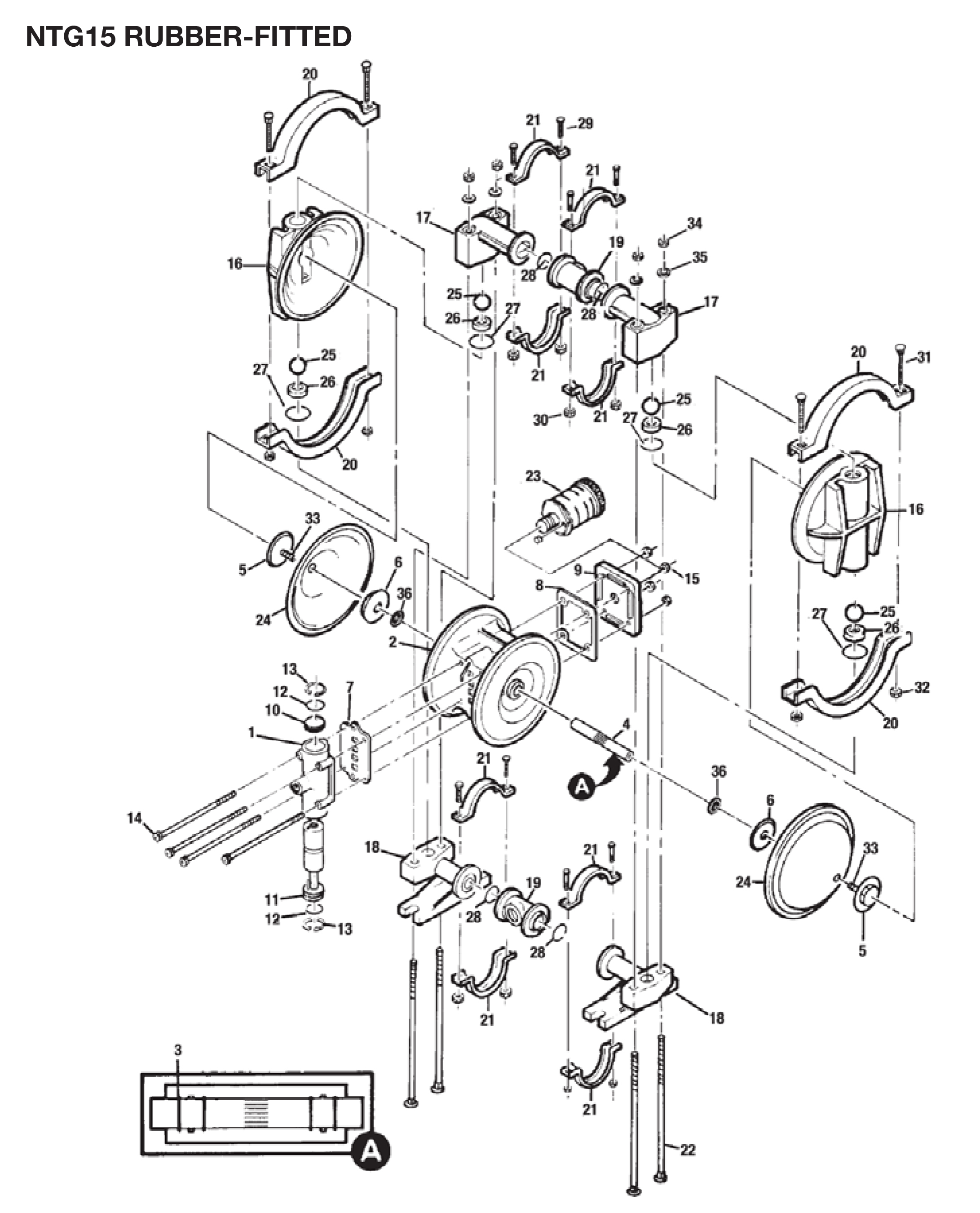

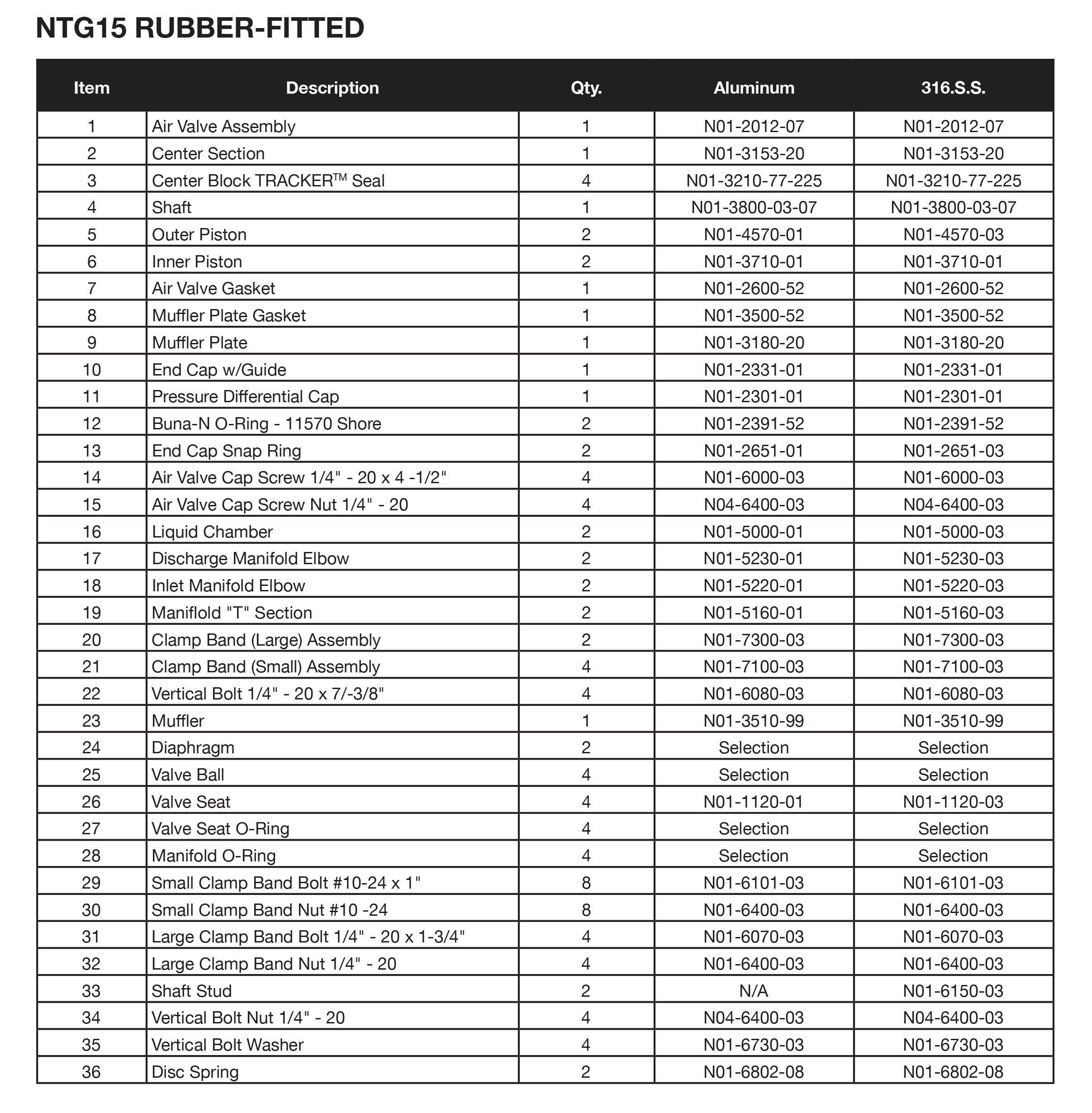

- Деталировка конструкции / запасные части
| Технические характеристики | |
|---|---|
| Тип привода: | пневматический |
| Размер всасывающего патрубка, мм (дюйм): | 13 (½”) FNPT |
| Размер нагнетательного патрубка, мм (дюйм): | 13 (½”) FNPT |
| Расположение патрубков: | По центру горизонтальное |
| Тип подключения: | NPT / BSP |
| Размер отверстия сжатого воздуха, мм (дюйм): | 6.35 (¼”) |
| Эксплуатационные характеристики | |
|---|---|
| Производительность, макс. л/мин.: | 54.9 |
| Давление, макс. бар: | 8.6 |
| Объем продукта, 1 ход/литр: | 0.06 |
| Давление подаваемого воздуха, макс., бар: | 8.6 |
| Потребление воздуха, макс., нм3/час: | 27.2 |
| Всасывание «в сухую», макс., м.: | 1.22 |
| Всасывание «под заливом», макс., м.: | 9.14 |
| Размер твердых частиц, макс., мм: | 1.6 (1/16”) |
| Звуковое давление | Информация предоставляется по запросу |
| Диапазон рабочих температур, °С: | Neoprene от -17.8 до +93.3, Buna-N от -12.2 до +82.2, EPDM от -51.1 до +137.8, Viton® от -40 до +176.2, Santoprene® от -40 до +107.2, Polyurethane от +12.2 до +65.6, Hytrel® от -28.9 до +104.4, PTFE от +4.4 до +104.4 |
| Конструкция | |
|---|---|
| Стяжка корпуса: | На хомутах и болтах |
| Материал проточная части: | Алюминий (A), нерж. сталь 316SS (S) |
| Материал воздушной камеры: | Полипропилен (P) |
| Материал центрального блока: | Полипропилен (P) |
| Материал воздушного механизма: | Латунь (B) |
| Материал диафрагм: | Neoprene (NE), Viton® (VT), Santoprene® (SN), Nordel® (EPDM), Buna-N (BN) |
| Материал шариковых клапанов: | Тефлон (PTFE), Neoprene (NE), Buna-N (BN), Santoprene® (SN), Viton® (VT), Nordel® (EPDM) |
| Материал седел клапанов: | Алюминий (A), нерж. сталь 316SS (S) |
| Материал прокладок седел клапанов: | Тефлон (PTFE), Neoprene (NE), Buna-N (BN), Santoprene® (SN), Viton® (VT), Nordel® (EPDM) |
| Габариты и вес | |
|---|---|
| Высота, макс., мм. | 224 |
| Ширина, макс. мм. | 208 |
| Глубина, макс., мм. | 178 |
| Вес, алюминий, кг. | 6 |
| Вес, высокопрочный чугун, кг. | - |
| Вес, нерж. сталь, кг. | 9 |
| Вес, полипропилен, кг. | - |
