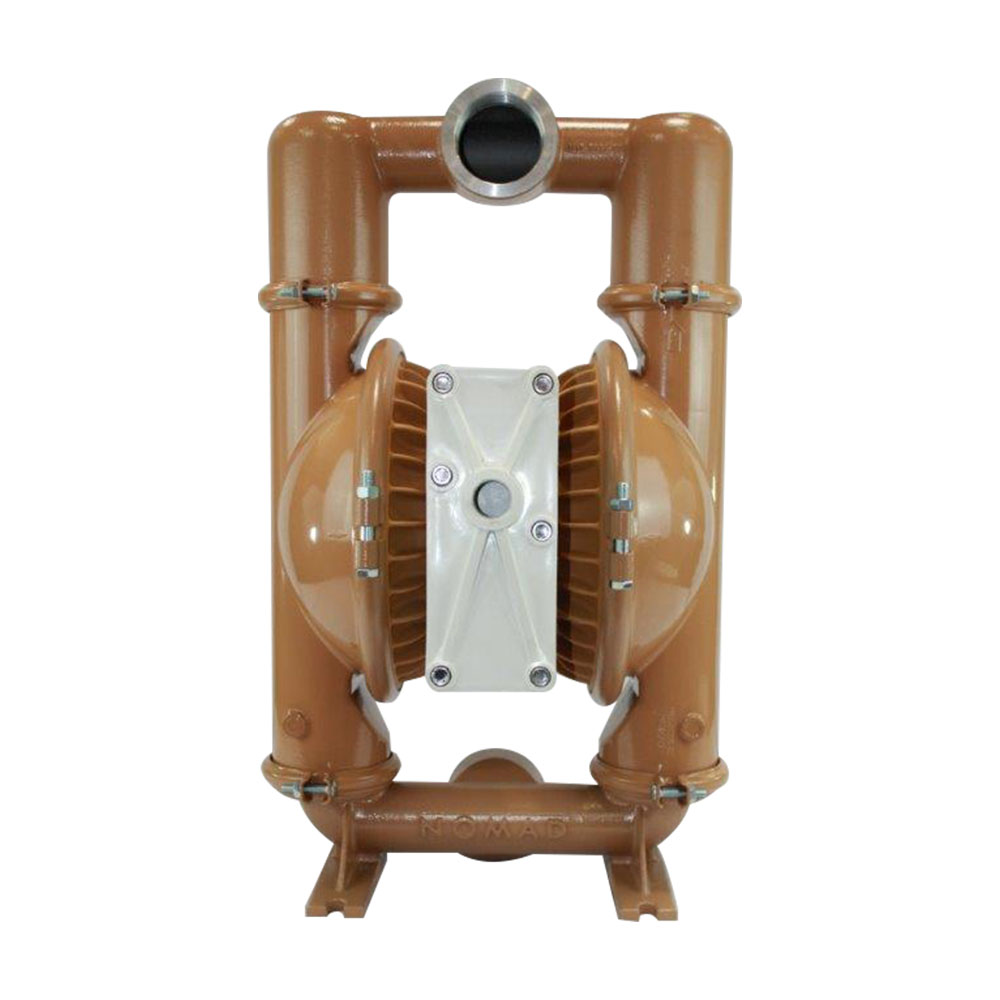

NPF 80 3” (76 мм)
Мембранный насос с пневматическим приводом
Идеально подходит для перекачивания продуктов типа:
- Кислоты
- Раствора соли
- Растворителя
- Агрессивных стоков
- Жидких удобрений
- Антикоррозийного покрытия
- Пластификаторов
Производительность макс. 878 л/мин. Проточная часть: алюминий (A), чугун (W), нержавеющая сталь (S), эластомеры тефлон (PTFE).
- Характеристики

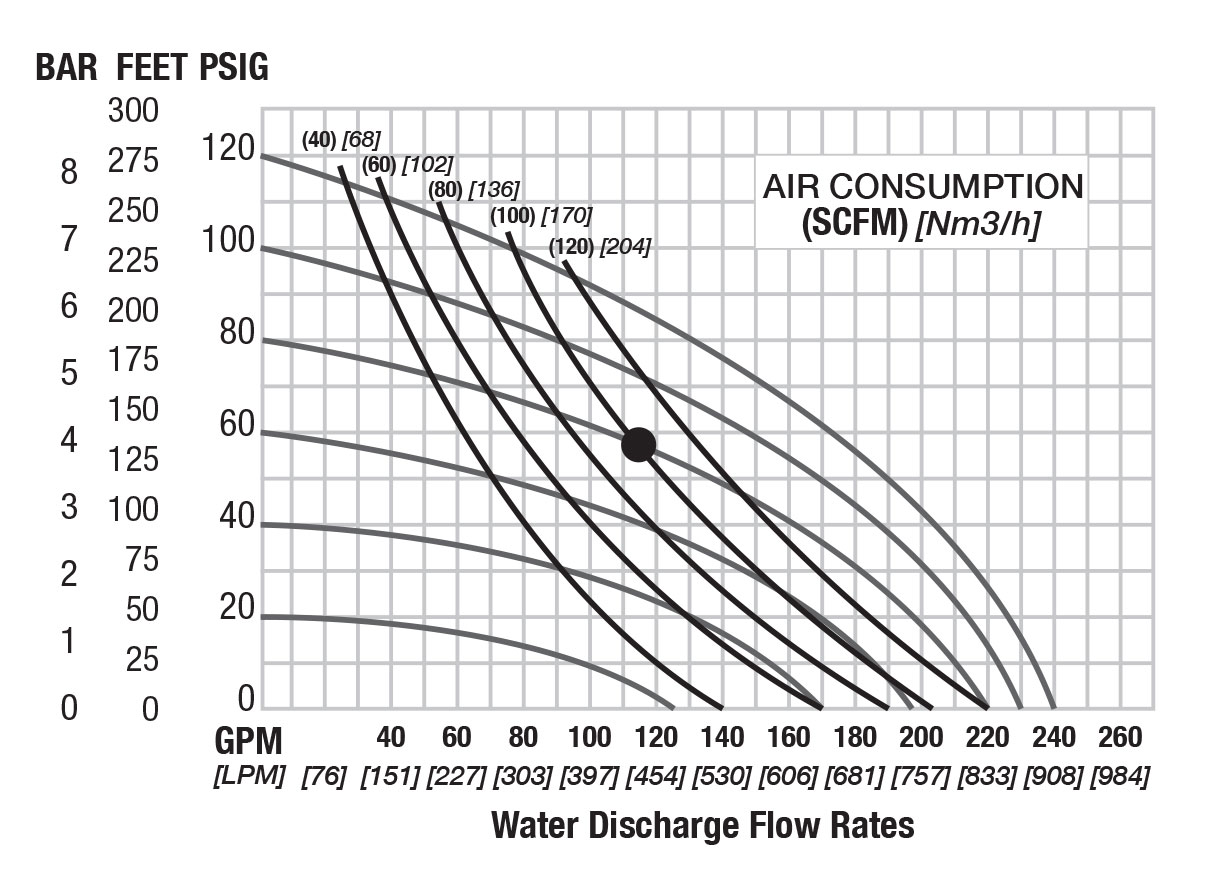

- Эксплуатационные характеристики / график

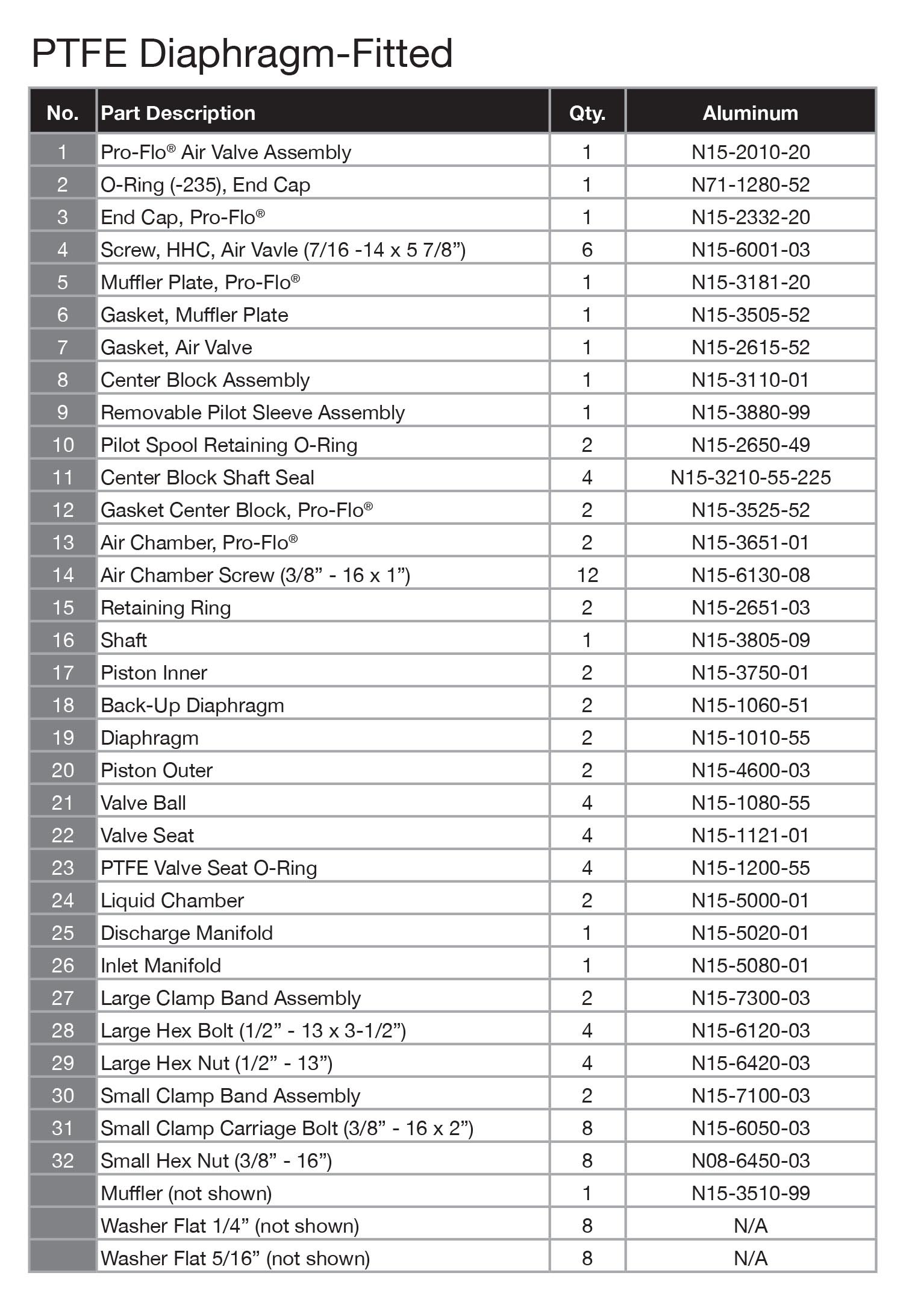

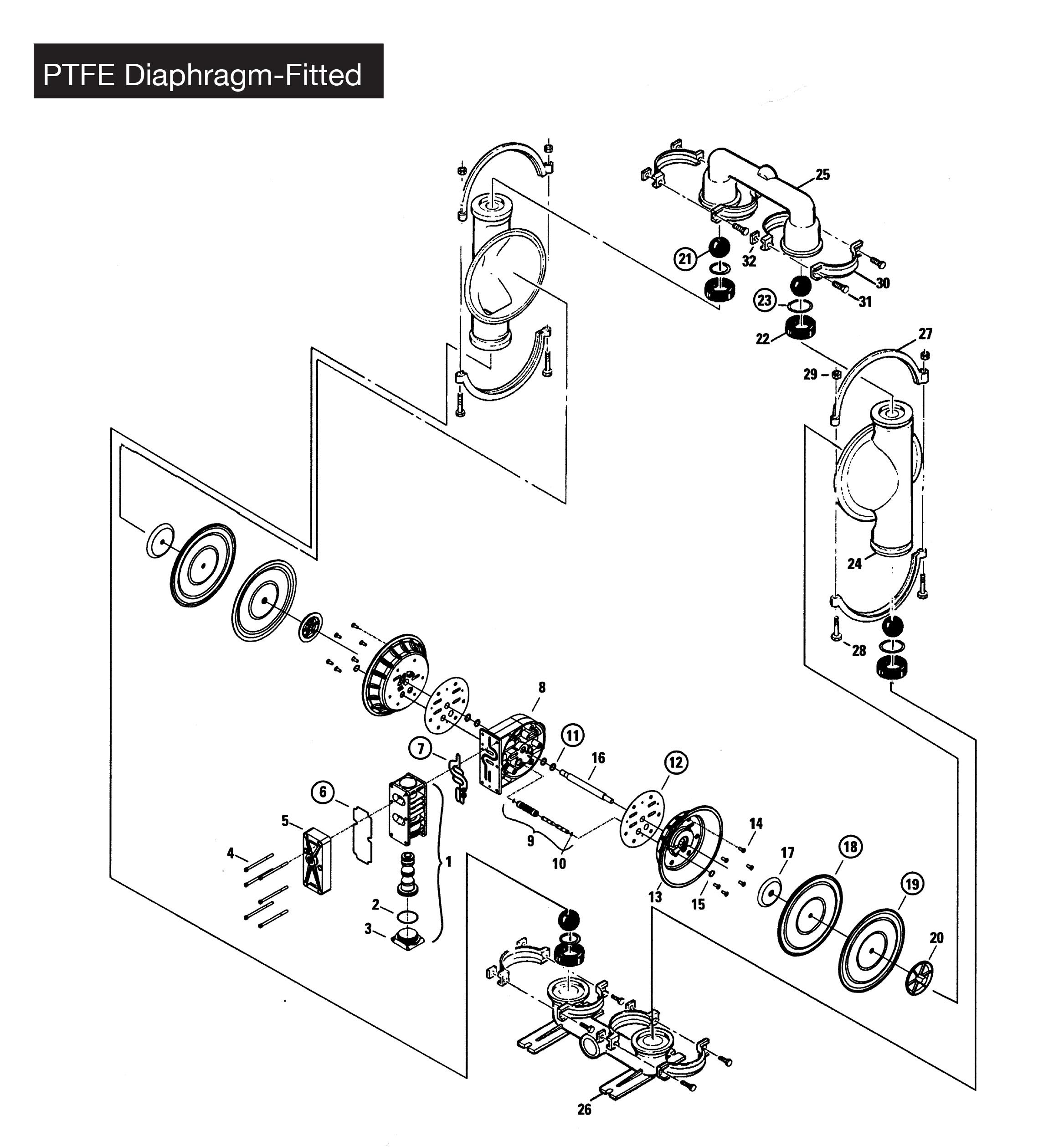

- Деталировка конструкции / запасные части
| Технические характеристики | |
|---|---|
| Тип привода: | пневматический |
| Размер всасывающего патрубка, мм (дюйм): | 76 (3”) FNPT |
| Размер нагнетательного патрубка, мм (дюйм): | 76 (3”) FNPT |
| Расположение патрубков: | По центру горизонтальное |
| Тип подключения: | NPT / BSP |
| Размер отверстия сжатого воздуха, мм (дюйм): | 20 (3/4”) |
| Эксплуатационные характеристики | |
|---|---|
| Производительность, макс. л/мин.: | 878, код F диафрагма полного хода |
| Давление, макс. бар: | 8.6 |
| Объем продукта, перемещаемого за 1 ход, литр: | 5.7 |
| Давление подаваемого воздуха, макс., бар: | 8.6 |
| Потребление воздуха, макс., нм3/час: | Смотрите график / Уточняйте информацию |
| Высота всасывания «в сухую», макс., м.: | 6.6 |
| Высота всасывания «под заливом», макс., м.: | 9.3 |
| Размер твердых частиц, макс., мм: | 9.5 (3/8”) |
| Звуковое давление | Информация предоставляется по запросу |
| Диапазон рабочих температур, °С: | Neoprene от -17.8 до +93.3, Buna-N от -12.2 до +82.2, Nordel (EPDM) от -51.1 до +137.8, Viton® от -40 до +176.2, Santoprene® от -40 до +107.2, Polyurethane от +12.2 до +65.6, Hytrel® от -28.9 до +104.4, PTFE от +4.4 до +104.4 |
| Конструкция | |
|---|---|
| Стяжка корпуса: | На хомутах |
| Материал проточная части: | Алюминий (A), чугун (W), нерж. сталь 316SS (S) |
| Материал воздушной камеры: | Алюминий (A) |
| Материал центрального блока: | Алюминий (A) |
| Материал воздушного механизма: | Полипропилен (P) |
| Материал диафрагм: | Тефлон (PTFE), код F – диафрагма полного хода |
| Материал шариковых клапанов: | Тефлон (PTFE) |
| Материал седел клапанов: | Алюминий (A), нерж. сталь (S), углеродистая сталь (M) |
| Материал прокладок седел клапанов: | Тефлон (PTFE) |
| Габариты и вес | |
|---|---|
| Высота, макс., мм. | 823 |
| Ширина, макс. мм. | 505 |
| Глубина, макс., мм. | 406 |
| Вес, алюминий, кг. | 60 |
| Вес, высокопрочный чугун, кг. | 98 |
| Вес, нерж. сталь, кг. | 95 |
| Вес, полипропилен, кг. | _ |
