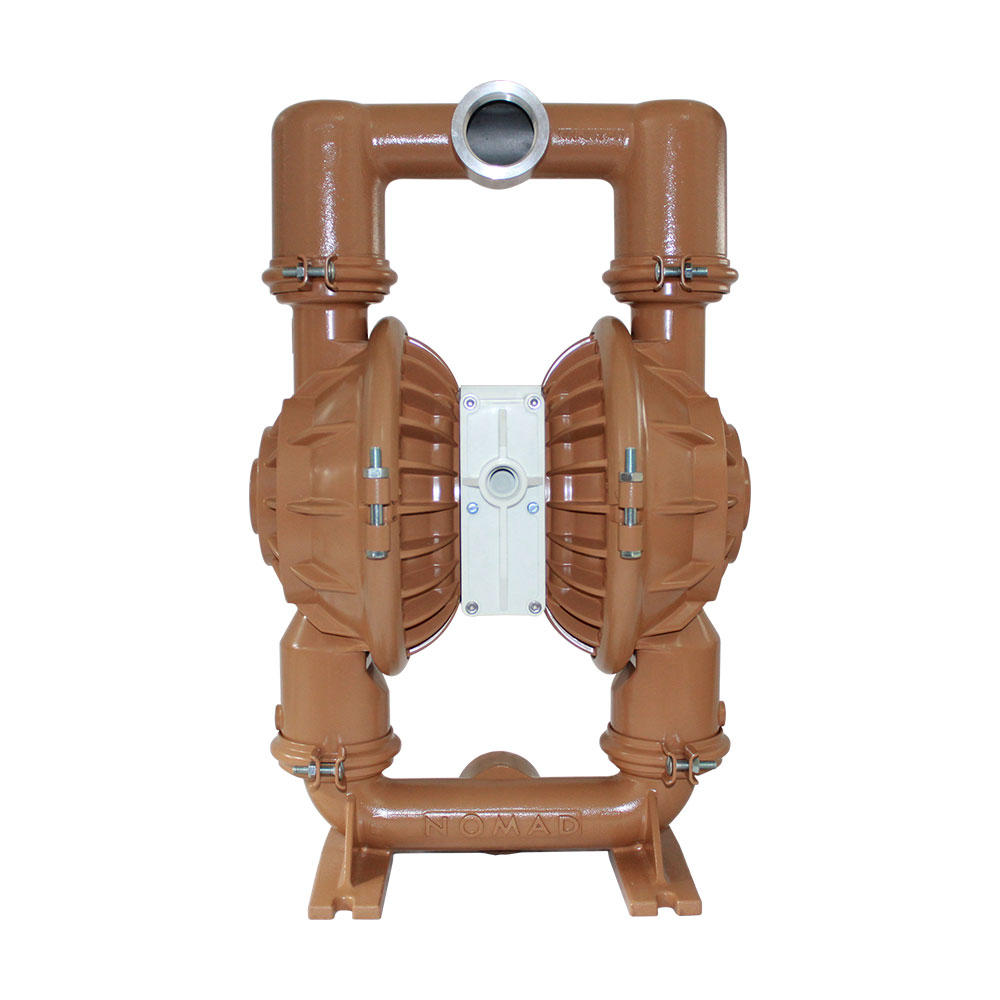

NPF 50 2” (51 мм)
Мембранный насос с пневматическим приводом
Идеально подходит для перекачивания продуктов типа:
- Керамического шликера
- Раствора щёлочи
- Известкового "молока"
- Масла
- Смолы
- Шахтной воды
- Трюмной воды
- Бурового раствора
- Пищевых продуктов
Производительность макс. 623 л/мин. Проточная часть: алюминий (A), чугун (W), нержавеющая сталь (S), эластомеры термоэластопласт (TPE), резиновые.
- Характеристики

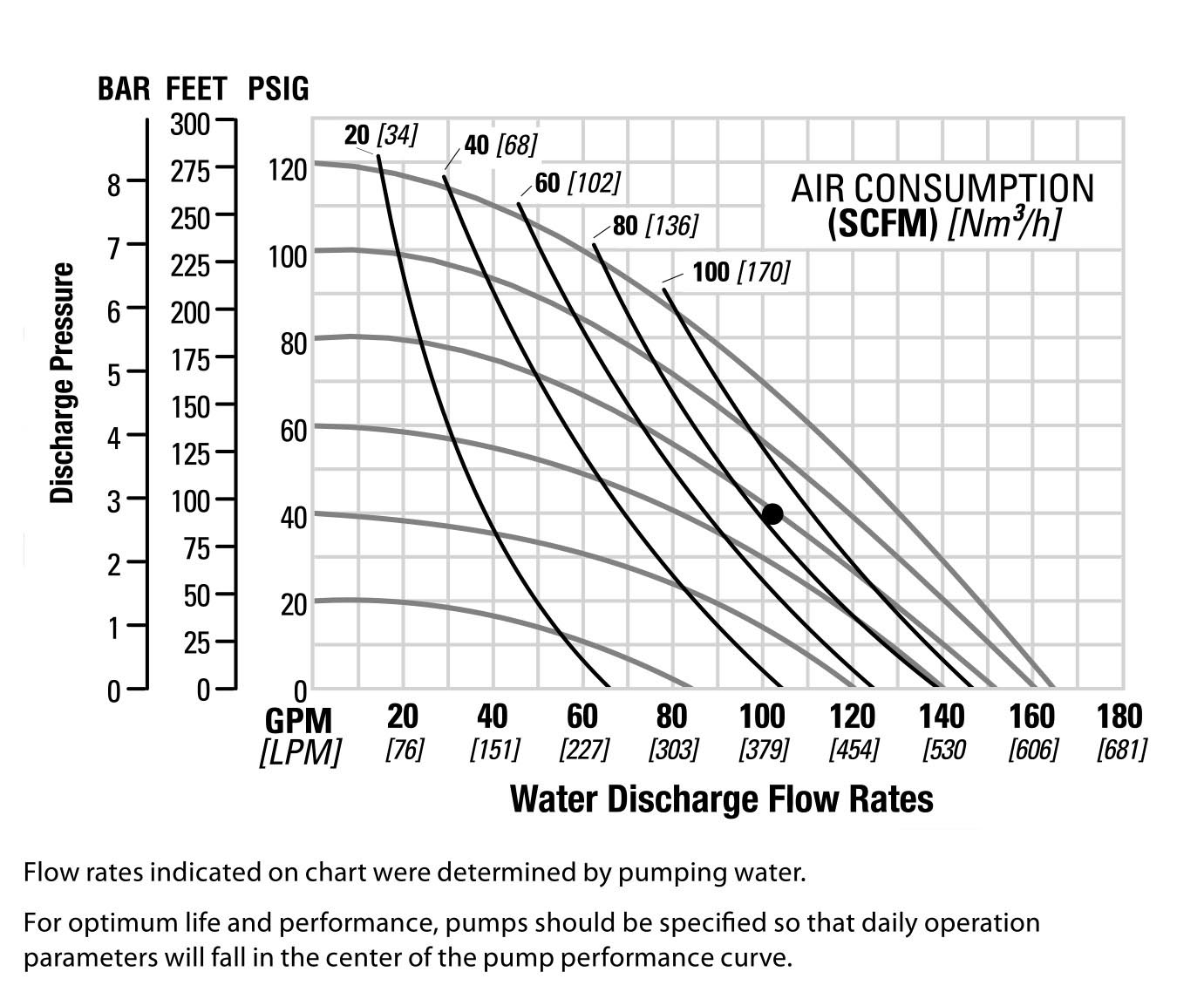

- Эксплуатационные характеристики / график

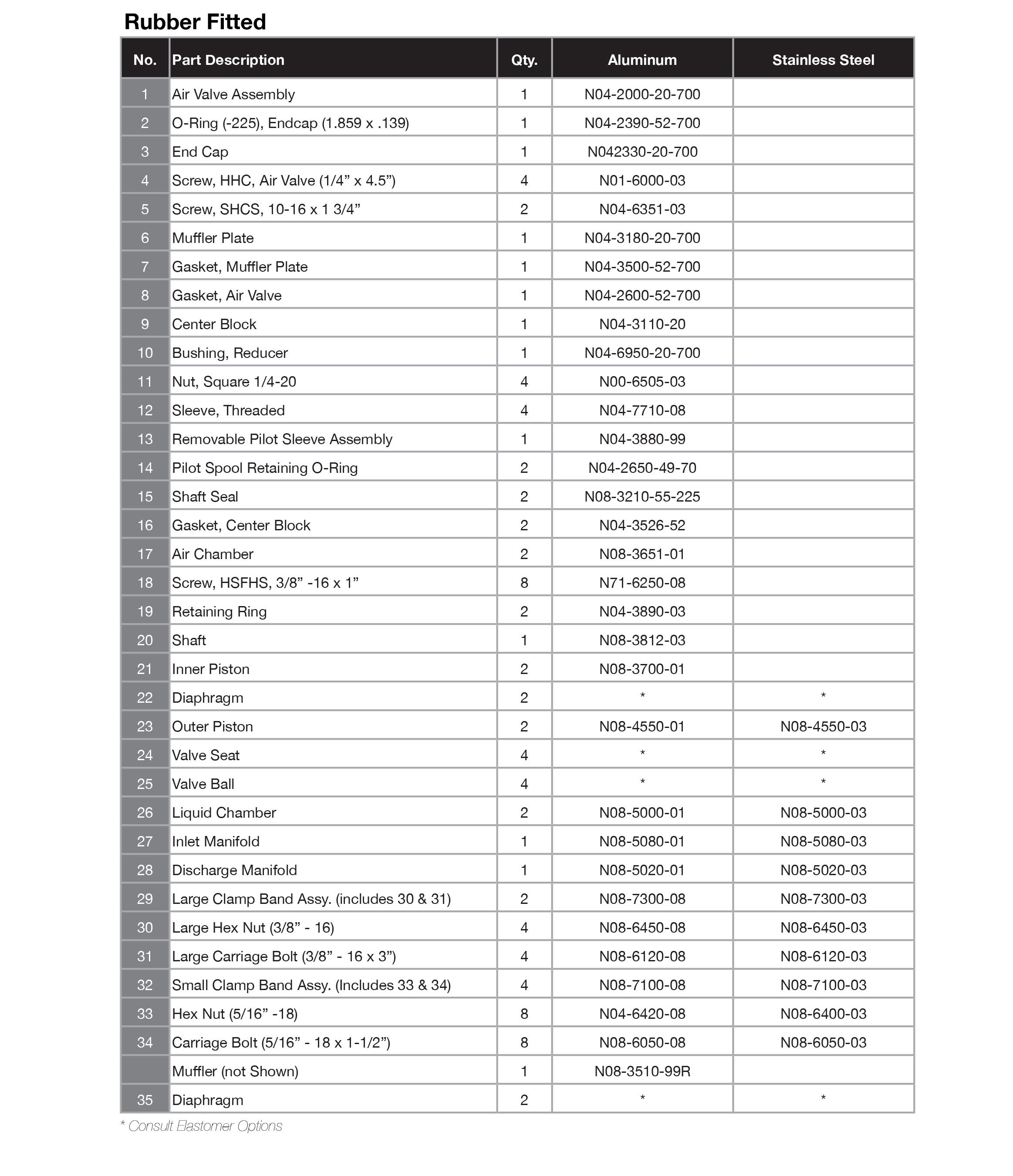

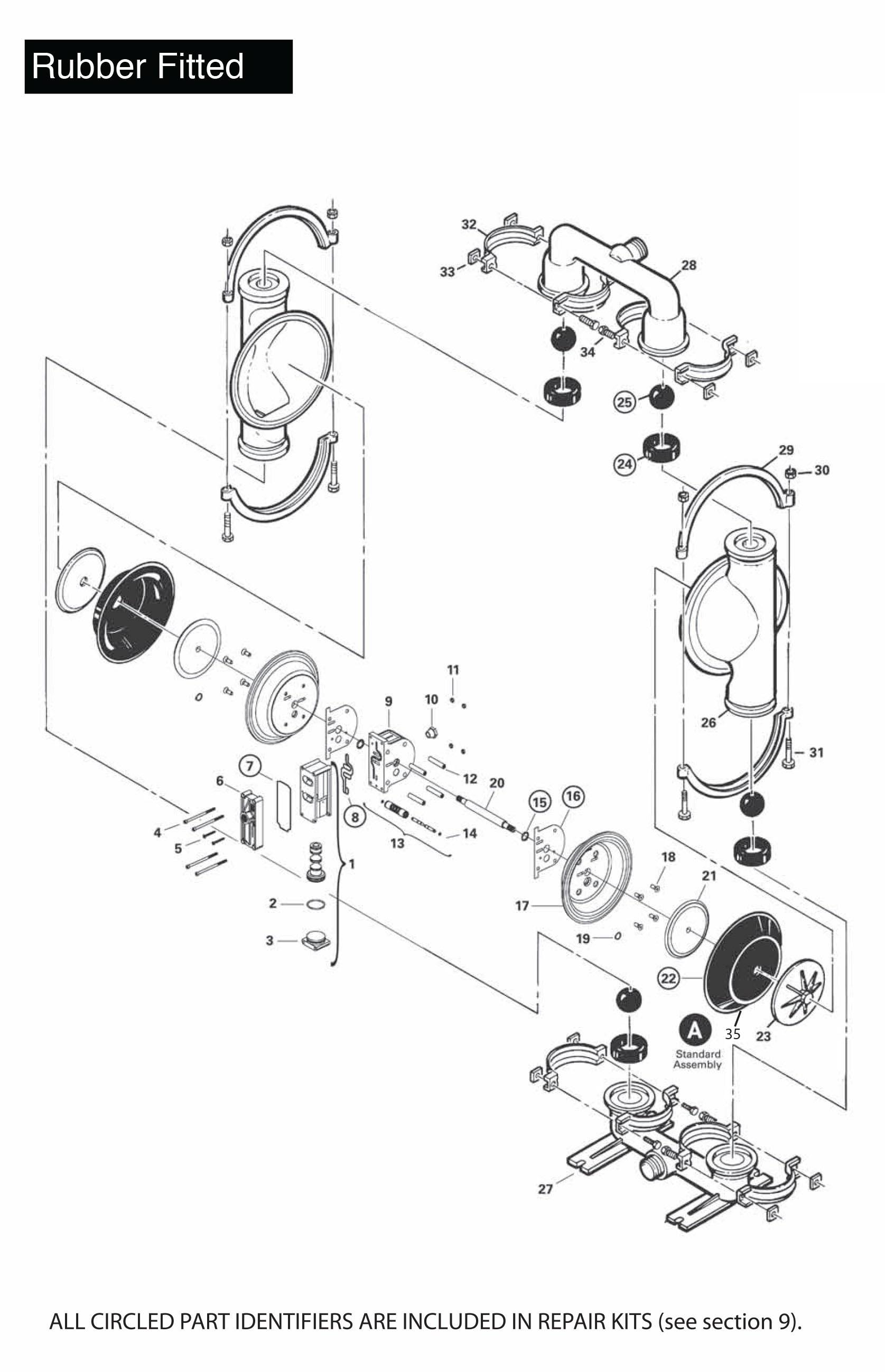

- Деталировка конструкции / запасные части
| Технические характеристики | |
|---|---|
| Тип привода: | пневматический |
| Размер всасывающего патрубка, мм (дюйм): | 51 (2”) FNPT |
| Размер нагнетательного патрубка, мм (дюйм): | 51 (2”) FNPT |
| Расположение патрубков: | По центру горизонтальное |
| Тип подключения: | NPT / BSP / Flanged |
| Размер отверстия сжатого воздуха, мм (дюйм): | 20 (3/4”) |
| Эксплуатационные характеристики | |
|---|---|
| Производительность, макс. л/мин.: | 623 |
| Давление, макс. бар: | 8.6 |
| Объем продукта, перемещаемого за 1 ход, литр: | 2.6 |
| Давление подаваемого воздуха, макс., бар: | 8.6 |
| Потребление воздуха, макс., нм3/час: | Смотрите график / Уточняйте информацию |
| Высота всасывания «в сухую», макс., м.: | 6.9 |
| Высота всасывания «под заливом», макс., м.: | 8.6 |
| Размер твердых частиц, макс., мм: | 6.4 (1/4”), код 50 комплектация Stallion - 19 (3/4”) |
| Звуковое давление | Информация предоставляется по запросу |
| Диапазон рабочих температур, С: | Neoprene от -17.8 до +93.3, Buna-N от -12.2 до +82.2, Nordel (EPDM) от -51.1 до +137.8, Viton® от -40 до +176.2, Santoprene® от -40 до +107.2, Polyurethane от +12.2 до +65.6, Hytrel® от -28.9 до +104.4, PTFE от +4.4 до +104.4 |
| Конструкция | |
|---|---|
| Стяжка корпуса: | На хомутах |
| Материал проточная части: | Алюминий (A), чугун (W), нерж. сталь 316SS (S) |
| Материал воздушной камеры: | Алюминий (A), чугун (W), нерж. сталь 316SS (S) |
| Материал центрального блока: | Полипропилен (P), алюминий (A) |
| Материал воздушного механизма: | Полипропилен (P), алюминий (A) |
| Материал диафрагм: | Neoprene (NE), Buna-N (BN), Nordel (EPDM), Viton® (VT), Santoprene® (SN), Polyurethane (PU), Hytrel® (FG) |
| Материал шариковых клапанов: | Neoprene (NE), Buna-N (BN), Nordel (EPDM), Viton® (VT), Santoprene® (SN), Polyurethane (PU), Hytrel® (FG), тефлон (PTFE), нерж. сталь (S) |
| Материал седел клапанов: | Neoprene (NE), Buna-N (BN), Nordel (EPDM), Viton® (VT), Santoprene® (SN), Polyurethane (PU), Hytrel® (FG), нерж. сталь (S), алюминий (A) |
| Материал прокладок седел клапанов: | Тефлон PTFE |
| Габариты и вес | |
|---|---|
| Высота, макс., мм. | 668 |
| Ширина, макс. мм. | 404 |
| Глубина, макс., мм. | 343 |
| Вес, алюминий, кг. | 32 |
| Вес, высокопрочный чугун, кг. | 47 |
| Вес, нерж. сталь, кг. | 51 |
| Вес, полипропилен, кг. | _ |
