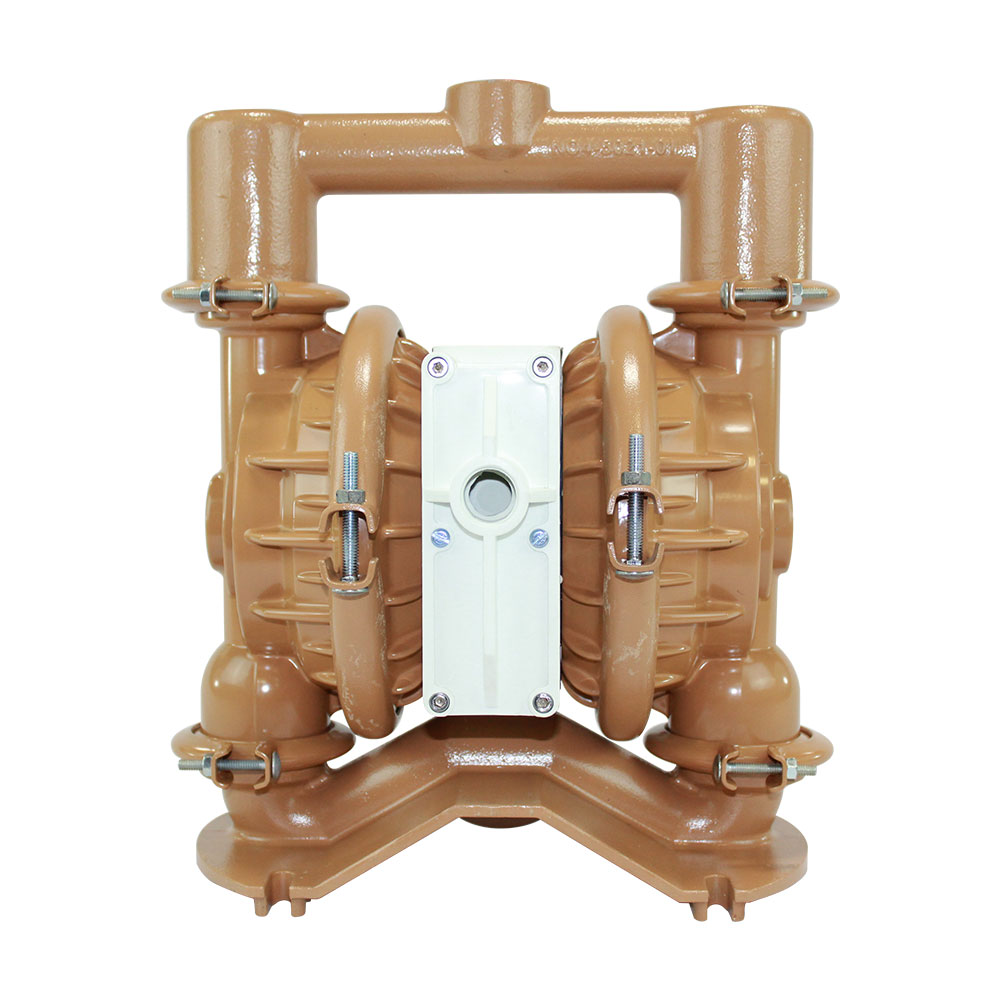

NPF 40 1 ½” (38 мм)
Мембранный насос с пневматическим приводом
Идеально подходит для перекачивания продуктов типа:
- Керамического шликера
- Смолы
- Масла
- Раствора щёлочи
- Известкового "молока"
- Трюмной воды
- Жира
- Патоки
- Пищевых продуктов
Производительность макс. 288 л/мин. Проточная часть: алюминий (A), чугун (W), нержавеющая сталь (S), эластомеры термоэластопласт (TPE), резиновые.
- Характеристики

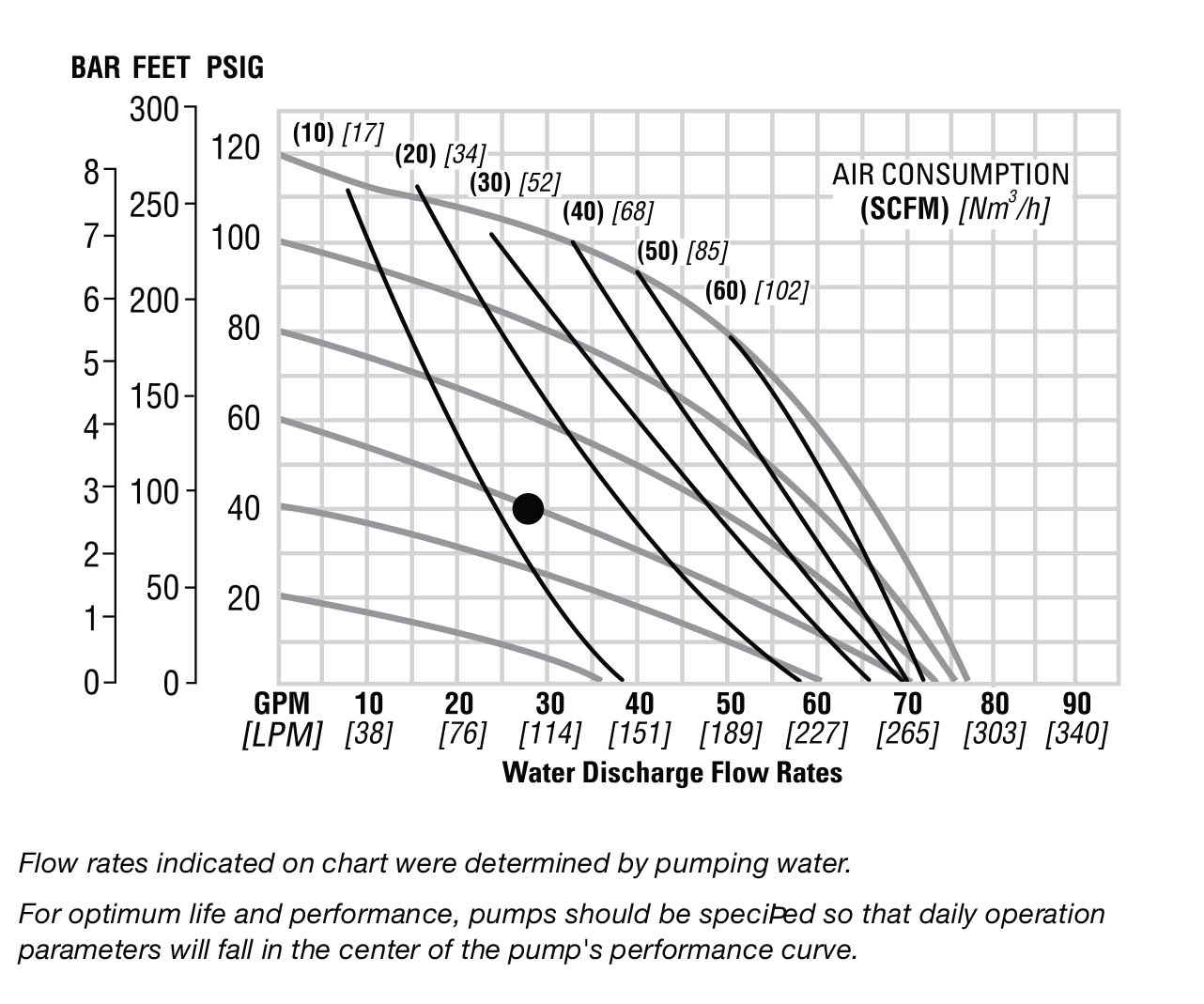

- Эксплуатационные характеристики / график

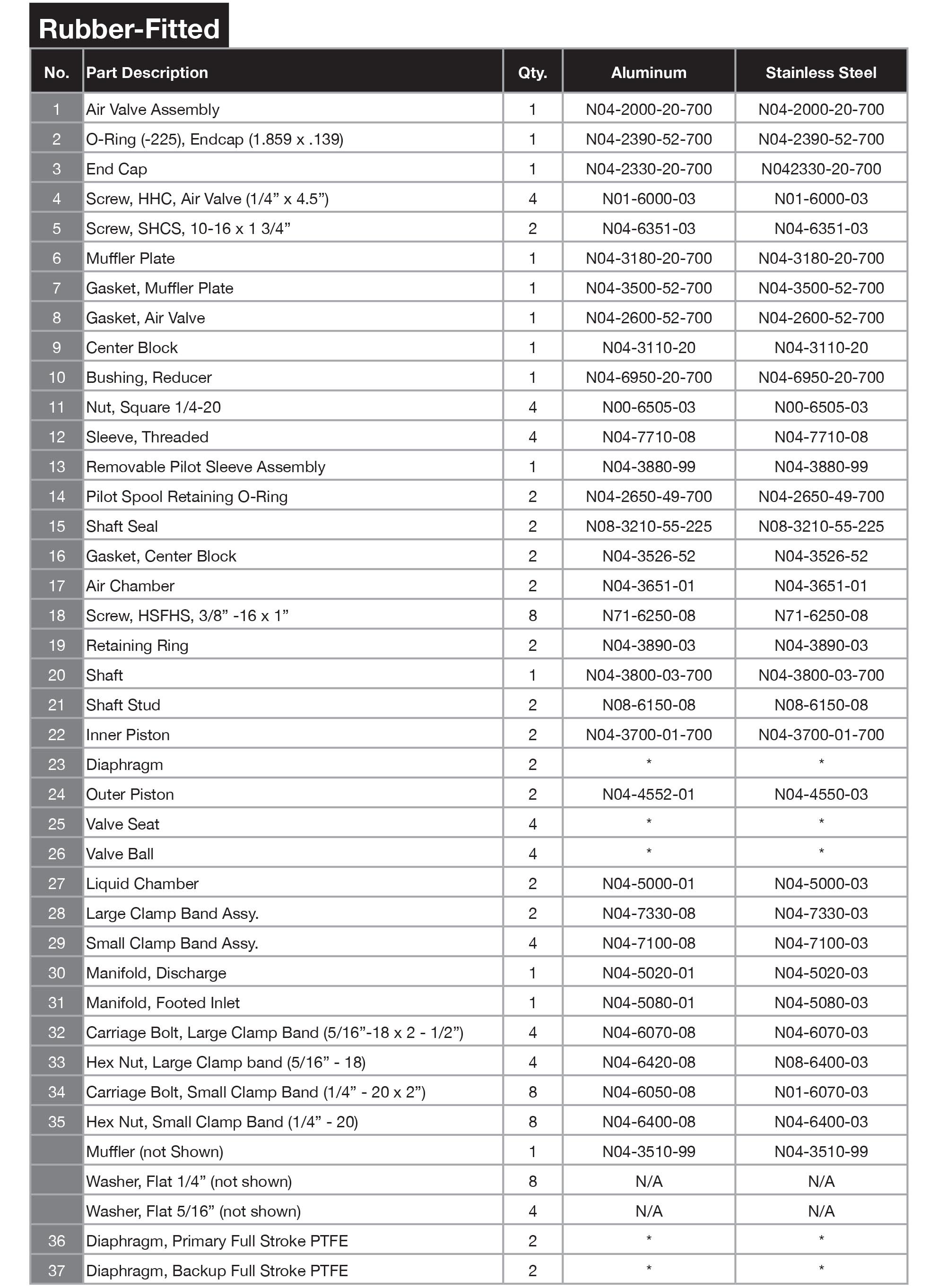

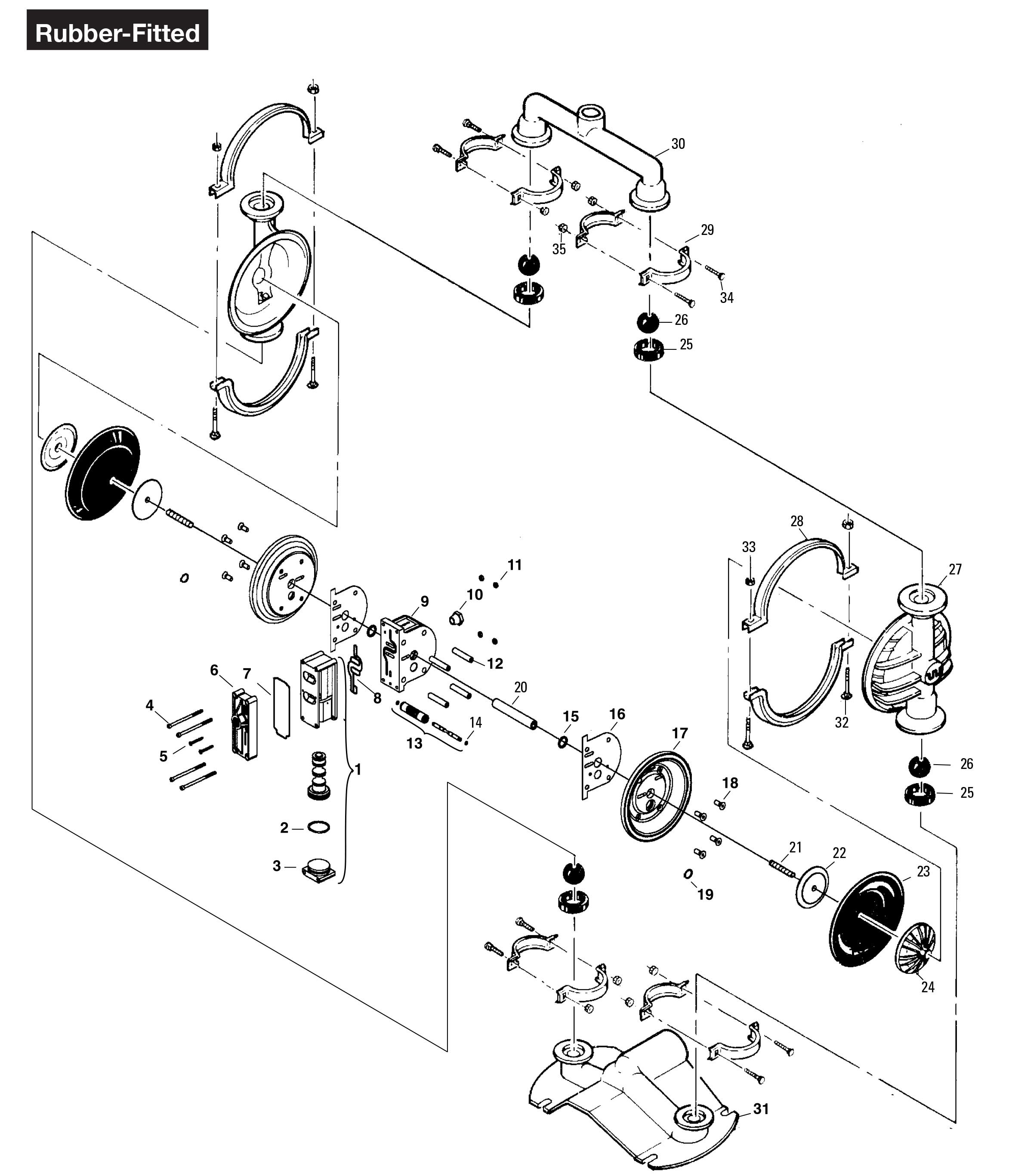

- Деталировка конструкции / запасные части
| Технические характеристики | |
|---|---|
| Тип привода: | пневматический |
| Размер всасывающего патрубка, мм (дюйм): | 38 (1 1/2”) FNPT |
| Размер нагнетательного патрубка, мм (дюйм): | 32 (1 1/4”) FNPT |
| Расположение патрубков: | По центру горизонтальное, нагнетательный вверх |
| Тип подключения: | NPT / BSP / Tri-Clamp |
| Размер отверстия сжатого воздуха, мм (дюйм): | 12.7 (1/2”) |
| Эксплуатационные характеристики | |
|---|---|
| Производительность, макс. л/мин.: | 288, |
| Давление, макс. бар: | 8.6 |
| Объем продукта за 1 ход, литр: | 0.98 |
| Давление подаваемого воздуха, макс., бар: | 8.6 |
| Потребление воздуха, макс., нм3/час: | 102.0 |
| Всасывание «в сухую», макс., м.: | 5.8 |
| Всасывание «под заливом», макс., м.: | 8.0 |
| Размер твердых частиц, макс., мм: | 4.8 (3/16”), код 50 комплектация Stallion – 13 (1/2”) |
| Звуковое давление | Информация по запросу |
| Диапазон рабочих температур, С: | Neoprene от -17.8 до +93.3, Buna-N от -12.2 до +82.2, Nordel (EPDM) от -51.1 до +137.8, Viton® от -40 до +176.2, Santoprene® от -40 до +107.2, Polyurethane от +12.2 до +65.6, Hytrel® от -28.9 до +104.4, PTFE от +4.4 до +104.4 |
| Конструкция | |
|---|---|
| Стяжка корпуса: | На хомутах |
| Материал проточная части: | Алюминий (A), чугун (W), нерж. сталь 316SS (S) |
| Материал воздушной камеры: | Полипропилен (P), алюминий (A), нерж. сталь 316SS (S) |
| Материал центрального блока: | Полипропилен (P), алюминий (A) |
| Материал воздушного механизма: | Полипропилен (P), алюминий (A) |
| Материал диафрагм: | Neoprene (NE), Buna-N (BN), Nordel (EPDM), Viton® (VT), Santoprene® (SN), Polyurethane (PU), Hytrel® (FG), код TG – диафрагма Garlock с встроенным сердечником |
| Материал шариковых клапанов: | Neoprene (NE), Buna-N (BN), Nordel (EPDM), Viton® (VT), Santoprene® (SN), Polyurethane (PU), Hytrel® (FG), нерж. cталь (S) |
| Материал седел клапанов: | Neoprene (NE), Buna-N (BN), Nordel (EPDM), Viton® (VT), Santoprene® (SN), Polyurethane (PU), Hytrel® (FG), нерж. сталь (S), алюминий (A) |
| Материал прокладок седел клапанов: | Тефлон PTFE |
| Габариты и вес | |
|---|---|
| Высота, макс., мм. | 429 |
| Ширина, макс. мм. | 368 |
| Глубина, макс., мм. | 307 |
| Вес, алюминий, кг. | 13 |
| Вес, высокопрочный чугун, кг. | Информация предоставляется по запросу |
| Вес, нерж. сталь, кг. | 20 |
| Вес, полипропилен, кг. | _ |
