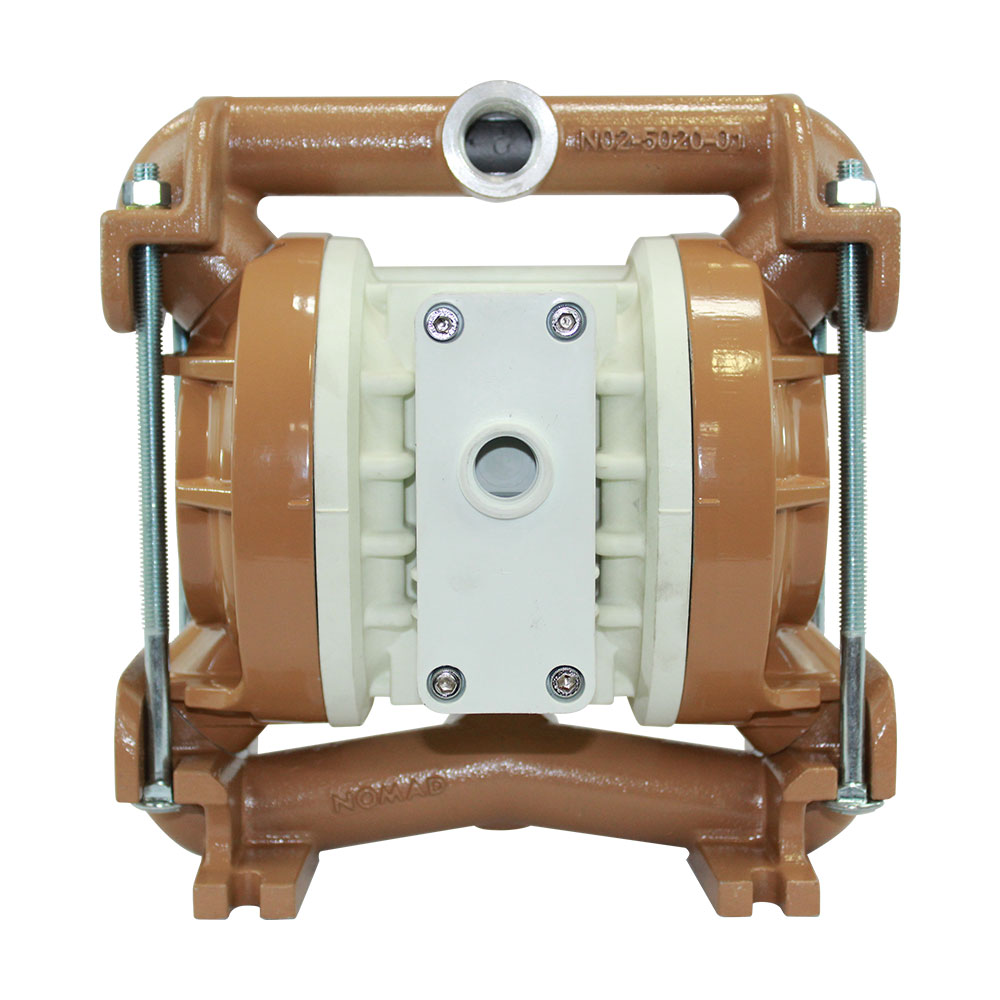

NPF 25 1” (25 мм)
Мембранный насос с пневматическим приводом
Идеально подходит для перекачивания продуктов типа:
- Пульпы
- Суспензий
- Смолы
- Битума
- Масла
- Растворителя
- Растительного жира
- Патоки
Производительность макс. 170 л/мин. Проточная часть: алюминий (A), нержавеющая сталь (S), эластомеры резина и термоэластопласт (TPE). Конструкция и характеристики насосов моделей Nomad NPF25 и Wilden P2 идентичны, запасные части взаимозаменяемы.
- Характеристики
- Эксплуатационные характеристики / график

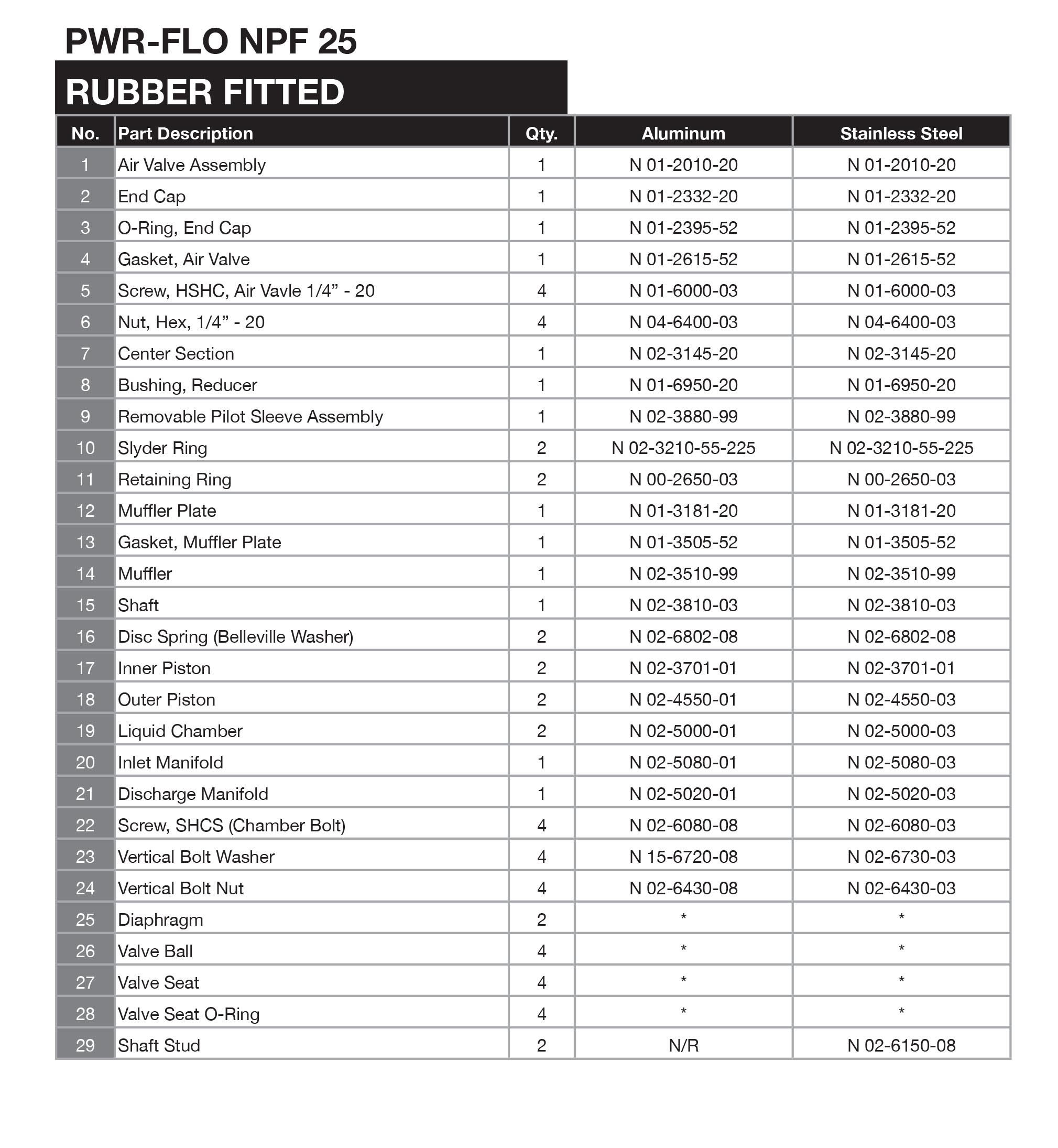

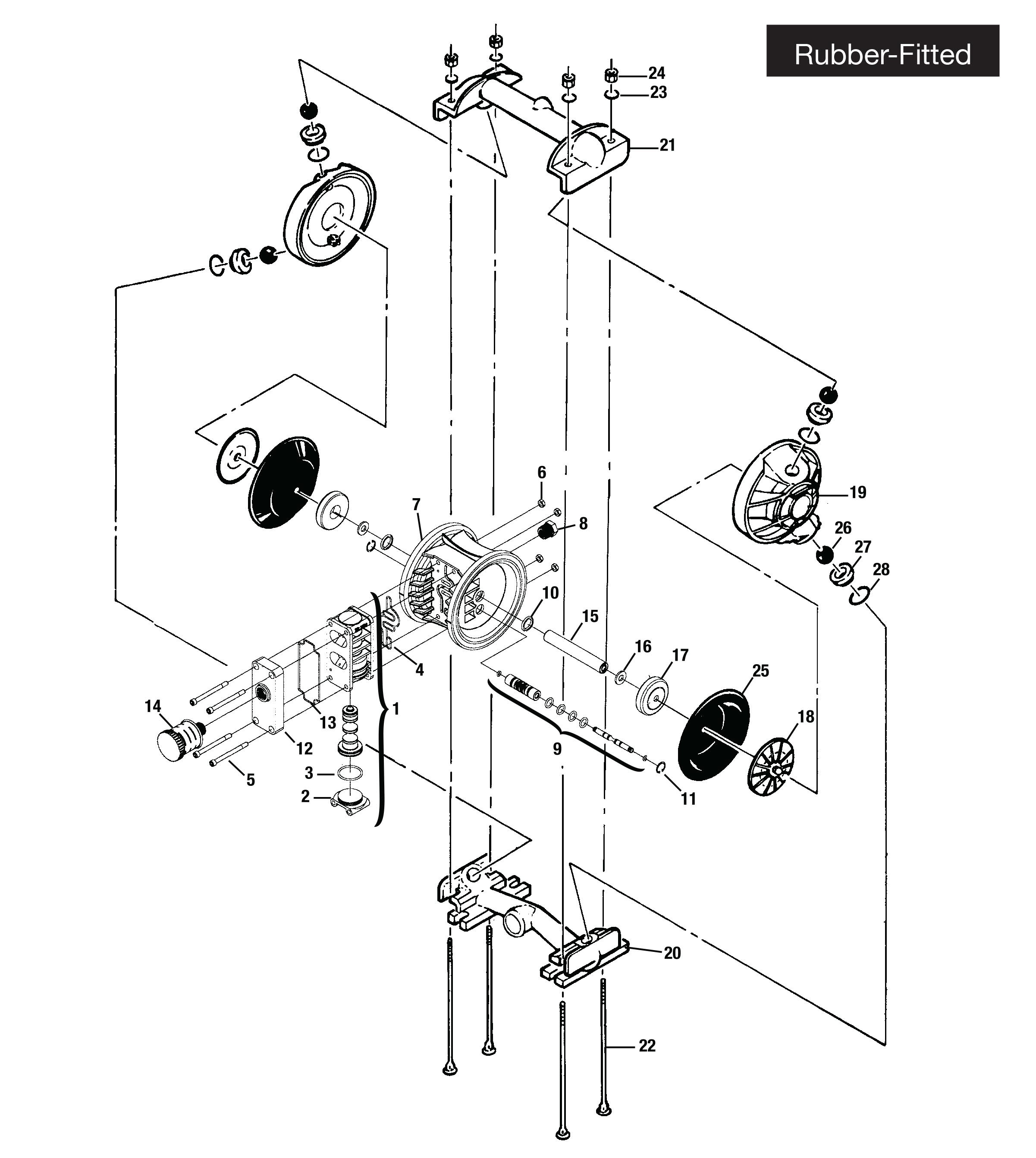

- Деталировка конструкции / запасные части
| Технические характеристики | |
|---|---|
| Тип привода: | пневматический |
| Размер всасывающего патрубка, мм (дюйм): | 25 (1”) FNPT |
| Размер нагнетательного патрубка, мм (дюйм): | 19 (¾”) FNPT |
| Расположение патрубков: | По центру горизонтальное |
| Тип подключения: | NPT / BSP / Tri-Clamp |
| Размер отверстия сжатого воздуха, мм (дюйм): | 6 (¼”) |
| Рабочие характеристики | |
|---|---|
| Производительность, макс. л/мин.: | 170 |
| Давление, макс. бар: | 8.6 |
| Объем продукта за 1 ход, литр: | 0.34 |
| Давление подаваемого воздуха, макс., бар: | 8.6 |
| Потребление воздуха, макс., нм3/час: | 68.0 |
| Всасывание «в сухую», макс., м.: | 5.79 |
| Всасывание «под заливом», макс., м.: | 8.53 |
| Размер твердых частиц, макс., мм: | 3.2 (1/8”) |
| Звуковое давление | Уточняйте |
| Диапазон рабочих температур, С: | Neoprene от -17.8 до +93.3, Buna-N от -12.2 до +82.2, Nordel (EPDM) от -51.1 до +137.8, Viton® от -40 до +176.2, Santoprene® от -40 до +107.2, Polyurethane от +12.2 до +65.6, Hytrel® от -28.9 до +104.4, PTFE от +4.4 до +104.4 |
| Конструкция | |
|---|---|
| Стяжка корпуса: | На болтах |
| Материал проточная части: | Алюминий (A), нерж. сталь 316SS (S) |
| Материал воздушной камеры: | Полипропилен (P), алюминий (A) |
| Материал центрального блока: | Полипропилен (P), алюминий (A) |
| Материал воздушного механизма: | Полипропилен (P), алюминий (A) |
| Материал диафрагм: | Neoprene (NE), Buna-N (BN), Nordel (EPDM), Viton® (VT), Santoprene® (SN), Hytrel® (FG), код F – диафрагма легкой установки (UFI), код TG – диафрагма Garlock встроенный сердечник |
| Материал шариковых клапанов: | Neoprene (NE), Buna-N (BN), Nordel (EPDM), Viton® (VT), Santoprene® (SN), Hytrel® (FG) |
| Материал седел клапанов: | Алюминий (A), нерж. сталь 316 SS (S) |
| Материал прокладок седел клапанов: | Neoprene (NE), Buna-N (BN), Nordel (EPDM), Viton® (VT), Santoprene® (SN), Hytrel® (FG) |
| Габариты и вес | |
|---|---|
| Высота, макс., мм. | 279 |
| Ширина, макс. мм. | 279 |
| Глубина, макс., мм. | 201 |
| Вес, алюминий, кг. | 12 |
| Вес, высокопрочный чугун, кг. | - |
| Вес, нерж. сталь, кг. | 16 |
| Вес, полипропилен, кг. | - |
