Применение пневматических мембранных насосов NOMAD при изготовлении фанеры
Что мы знаем о фанере? Казалось бы, совершенно обычный и ничем не примечательный материал был изобретен очень давно. Созданный еще в Древнем Египте, в 15-том веке до нашей эры. Использовали фанеру и римляне, и греки, для которых древесина тоже была редким материалом. Они использовали фанеру в основном для изготовления мебели и предметов домашнего обихода. А уже в 16 веке во Франции начинают производить мебель, фанерованную дощечками из ценных древесных пород.
Основной продукт
ДВП – Древесноволокнистая плита – листовой материал.
ДСП – древесностружечные плиты, изготовленные горячим прессованием древесных частиц с добавлением смол.
МДФ – плитный материал, изготовленный из высушенных древесных волокон, обработанных синтетическими связующими веществами и сформированных в виде ковра с последующим горячим прессованием (плотностью 700…870 кг/ м3) и шлифовкой.
В процессе производства фанеры происходит склеивание древесного материала и немаловажную роль в этом процессе играет смола. Эпоксидная смола по своей сути клей- связующее звено между древесным материалом. В основном для этого процесса применяются синтетическая фенолоформальдегидная и карбамидоформальдегидная смола
Насос для перекачки фенолоформальдегидной и карбамидоформальдегидной смолы должен быть надежным, химически стойким к перекачиваемой среде и безотказным в работе
Пневматические мембранные насосы NOMAD для смолы производства компании JDA Global США, имеющие ряд конструктивных особенностей, благодаря универсальности и неприхотливость в работе, прекрасно справляются с этой задачей.
Насосы для перекачки смолы - основные типоразмеры и комплектации:
| Наименование товара (модель) | NTG40/AMAB/SN/SN/SN/B/C/X | NTG50/AAAB/SN/SN/SN/B/C/X | NTG80/AAAB/SN/SN/SN/B/C/X |
|---|---|---|---|
| Цена (в т.ч. НДС) | 1070 | 1360 | 2190 |
| Изображение насоса |  В наличии |
 В наличии |
 В наличии |
| Производительность, макс., л/мин | 288 | 617 | 878 |
| Давление, макс., бар | 8.6 | 8.6 | 8.6 |
| Объем продукта перемещаемого за 1 ход, литр | 1.02 | 2.69 | 5.3 |
| Материал проточной части | Алюминий (A) | Алюминий (A) | Алюминий (A) |
| Материал воздушной камеры | Алюминий (A) | Алюминий (A) | Алюминий (A) |
| Материал центрального блока | Алюминий (A) | Алюминий (A) | Алюминий (A) |
| Материал воздушного механизма | Латунь (B) | Латунь (B) | Латунь (B) |
| Материал диафрагм | Santoprene® (SN) | Santoprene® (SN) | Santoprene® (SN) |
| Материал шариковых клапанов | Santoprene® (SN) | Santoprene® (SN) | Santoprene® (SN) |
| Материал седел клапанов | Santoprene® (SN) | Santoprene® (SN) | Santoprene® (SN) |
| Размер всасывающего патрубка, мм (дюйм) | 38 (1 ½ ”) BSP / NPT | 50 (2”) BSP / NPT | 80 (3”) BSP / NPT |
| Размер нагнетательного патрубка, мм (дюйм) | 32 (1 ¼ ”) BSP / NPT | 50 (2”) BSP / NPT | 80 (3”) BSP / NPT |
| Высота всасывания в «сухую», м | 5,49 | 6,4 | 5.5 |
| Высота всасывания «под заливом», м | 8,53 | 9,5 | 9.45 |
| Размер твердых частиц, макс., мм | 4,8 | 6,4 | 10 |
| Диапазон рабочих температур, С о | -40 °C … 107.2 °C | -40 °C … 107.2 °C | -40 °C … 107.2 °C |
| Потребление воздуха, макс., нм3/ч | 102 | 170 | 213 |
| Давление подаваемого воздуха, макс., бар | 8.6 | 8.6 | 8.6 |
| Размер отверстия сжатого воздуха, мм (дюйм) | 12.7 (1/2”) | 19 (3/4 ʺ) | 19 (3/4”) |
| Стяжка корпуса | На хомутах | На хомутах | На хомутах |
| Габариты, высота/ширина/глубина, мм | 442x391х285 | 668х404х343мм | 810х432х279 |
| Масса, кг | 17 | 33 | 53 |
|
Заказать
|
Заказать
|
Заказать
|
Простой, надежный, выносливый
Простая конструкция, разработанная J. Wilden, которая применяется в насосах NOMAD серии NTG оснащена надежной системой распределения воздуха TRANS-FLO GOLD состоящей всего из двух деталей, статичного латунного корпуса и подвижного клапана-поршня, изготовленного из анодированного алюминия. Сочетание этих материалов дает возможность работать с грязным сжатым воздухом в самых суровых условиях. Система TRANS-FLO GOLD имеет наименьшее количество движущихся частей по сравнению с конкурентами, что способствует снижению стоимости ремонта и упрощает техническое обслуживание насоса.
Высокое качество

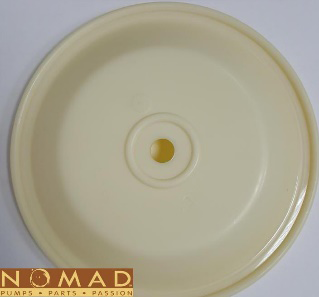

Массивные диафрагмы, шариковые клапана и седла клапанов, используемые в насосах NOMAD, изготовлены из сырья высокого качества, что положительно сказывается на сроке службы изделий в процессе перекачки эпоксидной смолы.
Нашей компанией поставлено множество пневматических мембранных насосов на заводы по изготовлению фанеры, насосы задействованы в процессе перекачки фенолоформальдегидной и карбамидоформальдегидной смолы. Насосы имеют конструкцию на хомутах. Корпус насоса для смолы изготовлен из алюминия, диафрагмы, шариковые клапаны и седла клапанов изготовлены из материала Santoprene®.
