Применение пневматических мембранных насосов NOMAD при изготовлении гофрокартона
Изобретение гофрокартона было связано с развитием промышленности в 19 веке и необходимостью упаковки готовой продукции. Впервые гофрированную бумагу запатентовали в Англии в качестве подкладки для шляп, а все дальнейшие изобретения в этой отрасли были сделаны США. В России картон впервые появился в 1910 г. и годом позже открылось первая фабрика в г. Выборге.
Основной продукт

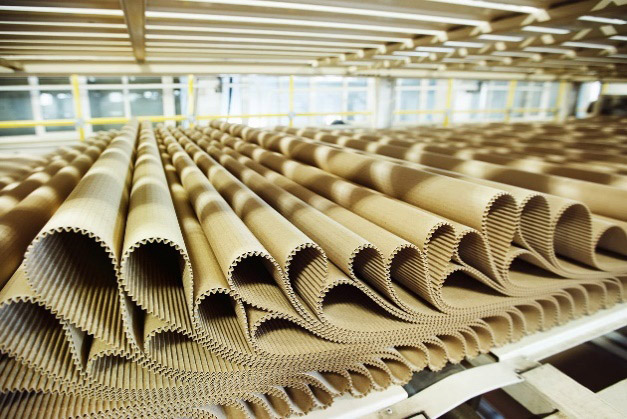

Гофрокартон состоит из трех слоев: двух плоских слоев картона (топлайнеры) и одного слоя бумаги между ними, имеющего волнообразную (гофрированную) форму (флютинг). Для производства гофрокартона, применяют бумагу для гофрирования, которая обладает массой от 100 до 140 г/м2, а также картон, предназначенный для плоских слоев, массой от 150 до 235 г/м2 белого или бурого цвета.

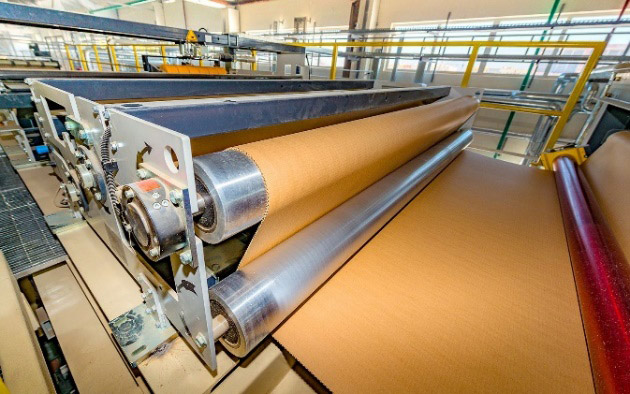

Производство гофрокартона – это по сути склеивание двух слоев- плоского и гофрированного картона. На таких производствах как правило имеются клеевые кухни, где производят клей. Обязательными компонентами для приготовления крахмального клея являются крахмал, вода, бура и каустическая сода. Бура - тетраборат натрия является натриевой солью борной кислоты с формулой Na2B4O7. Наличие этого компонента делает крахмальный клей щелочной средой.
Насос для перекачки крахмального клея должен быть надежен, химически стоек к перекачиваемой среде и безотказным в работе.
Пневматические диафрагменные насосы NOMAD для клея производства компании JDA Global США, имеющие ряд конструктивных особенностей, благодаря своей универсальности и неприхотливости в работе, прекрасно справляются с этой задачей.
Насосы для перекачки клея - основные типоразмеры и комплектации:
| Наименование товара (модель) | NPF40/WAPP/SN/SN/SN/B/C | NTG40/WPPB/SN/SN/SN/B/C | NPF50/WAPP/SN/SN/SN/B/C |
|---|---|---|---|
| Цена (в т.ч. НДС) | 1380 | 1310 | 1910 |
| Изображение насоса |  В наличии |
 В наличии |
 В наличии |
| Производительность, макс., л/мин | 288 | 288 | 623 |
| Давление, макс., бар | 8.6 | 8.6 | 8.6 |
| Объем клея перемещаемого за 1 ход, литр | 0.98 | 1.02 | 2.6 |
| Материал проточной части | Чугун (W) | Чугун (W) | Чугун (W) |
| Материал воздушной камеры | Алюминий (A) | Полипропилен (P) | Алюминий (A) |
| Материал центрального блока | Полипропилен (P) | Полипропилен (P) | Полипропилен (P) |
| Материал воздушного механизма | Полипропилен (P) | Латунь (B) | Полипропилен (P) |
| Материал диафрагм | Santoprene® (SN) | Santoprene® (SN) | Santoprene® (SN) |
| Материал шариковых клапанов | Santoprene® (SN) | Santoprene® (SN) | Santoprene® (SN) |
| Материал седел клапанов | Santoprene® (SN) | Santoprene® (SN) | Santoprene® (SN) |
| Размер всасывающего патрубка, мм (дюйм) | 38 (1 ½”) BSP / NPT | 38 (1 ½”) BSP / NPT | 50 (2”) BSP / NPT |
| Размер нагнетательного патрубка, мм (дюйм) | 32 (1 ¼”) BSP / NPT | 32 (1 ¼”) BSP / NPT | 50 (2”) BSP / NPT |
| Высота всасывания в «сухую», м | 5.8 | 5,49 | 6.9 |
| Высота всасывания «под заливом», м | 8.00 | 8,53 | 8.6 |
| Размер твердых частиц, макс., мм | 4.8 | 4,8 | 6.4 |
| Диапазон рабочих температур, С о | -40 °C … 107.2 °C | -40 °C … 107.2 °C | -40 °C … 107.2 °C |
| Потребление воздуха, макс., нм3/ч | 102 | 102 | 170 |
| Давление подаваемого воздуха, макс., бар | 8.6 | 8.6 | 8.6 |
| Размер отверстия сжатого воздуха, мм (дюйм) | 12.7 (1/2”) | 12.7 (1/2”) | 20 (3/4 ʺ) |
| Стяжка корпуса | На хомутах | На хомутах | На хомутах |
| Габариты, высота/ширина/глубина, мм | 429х368х307 | 442x391х285 | 668х404х343 |
| Масса, кг | 25 | 25 | 47 |
|
Заказать
|
Заказать
|
Заказать
|
Простой, надежный, выносливый
В насосах Nomad серии NPF используется простая и эффективная система подачи воздуха PWR-FLO. Конструкция, предотвращающая «залипание», обеспечивает надежность при частом вкл./выкл., что важно если насос задействован в таких процессах как дозирование. Воздушный клапан и центральная секция изготовлены из химически стойкого полипропилена.
Высокое качество

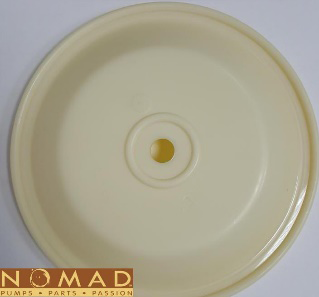

Массивные диафрагмы, шариковые клапана и седла клапанов, используемые в насосах NOMAD, изготовлены из сырья высокого качества, что положительно сказывается на сроке службы изделий в процессе перекачки клея.
Нашей компанией поставлено множество пневматических мембранных насосов на заводы по изготовлению гофрокартона, насосы задействованы в процессе перекачки крахмального клея.
Насосы имеют конструкцию на хомутах. Корпус насоса для клея изготовлен из чугуна; диафрагмы, шариковые клапаны и седла клапанов изготовлены из материала Santoprene®.
