Применение пневматических мембранных насосов NOMAD в керамической промышленности
Керамика – один из древнейших видов искусственных материалов, полученный человеком из природного сырья около 30 тысяч лет назад. Она обладает такими свойствами, как прочность, огнеупорность и износостойкость, и именно поэтому, на сегодняшний день, керамика является одним из самых востребованных материалов.
Основные области применения

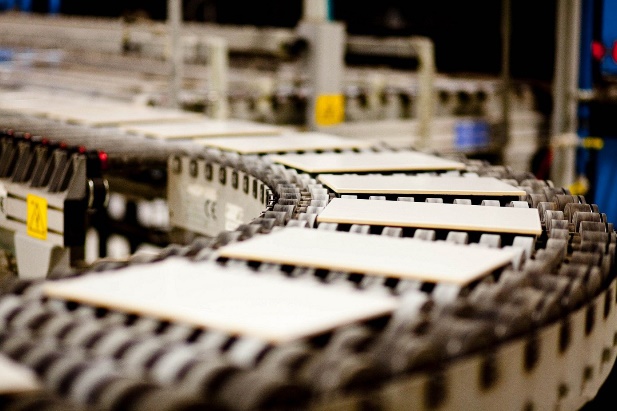

- Производство декоративной керамической плитки
- Производство керамической сантехники
- Производство фарфоровых изделий или изделий из фаянса и др.
Основной продукт
Для производства керамических изделий используется глиняная смесь с различными добавками (керамический шликер). Керамический шликер – это суспензия на основе воды, в состав которой входит каолин (глина), кварц, полевой шпат и другие различные добавки.
Керамический шликер является «сложным» продуктом для перекачки, в виду наличия большого количества примесей, шликер оказывает сильное абразивное воздействие на основные части насоса. Насос должен быть стоек к абразиву, быть удобным в обслуживание и, конечно, иметь низкие затраты на ремонт.
Пневматические мембранные насосы «NOMAD» производства компании «JDA Global» США, имеющие ряд конструктивных особенностей благодаря своей универсальности в работе и неприхотливости, прекрасно справляются с этой задачей.
Насосы для перекачки керамического шликера- основные типоразмеры и комплектации:
| Наименование товара (модель) | NTG40/AMAB/NE/NE/NE/B/C/X | NTG50/AAAB/NEU/NE/NE/B/C/X | NTG80/AAAB/NEU/NE/NE/B/C/X |
|---|---|---|---|
| Цена (в т.ч. НДС) | 1070 | 1415 | 2205 |
| Изображение насоса |
В наличии
|
В наличии
|
В наличии
|
| Производительность, макс., л/мин | 288 | 617 | 878 |
| Давление, макс., бар | 8.6 | 8.6 | 8.6 |
| Материал проточной части | Алюминий (A) | Алюминий (A) | Алюминий (A) |
| Материал воздушной камеры | Алюминий (A) | Алюминий (A) | Алюминий (A) |
| Материал центрального блока | Алюминий (A) | Алюминий (A) | Алюминий (A) |
| Материал воздушного механизма | Латунь (B) | Латунь (B) | Латунь (B) |
| Материал диафрагм | Неопрен (NE) | Неопрен (NE) | Неопрен NE) |
| Материал шариковых клапанов | Неопрен (NE) | Неопрен (NE) | Неопрен (NE) |
| Материал седел клапанов | Неопрен (NE) | Неопрен (NE) | Неопрен (NE) |
| Размер всасывающего патрубка, мм (дюйм) | 38 (1 ½ ”) BSP / NPT | 50 (2”) BSP / NPT | 80 (3”) BSP / NPT |
| Размер нагнетательного патрубка, мм (дюйм) | 32 (1 ¼ ”) BSP / NPT | 50 (2”) BSP / NPT | 80 (3”) BSP / NPT |
| Высота всасывания в «сухую», м | 5,49 | 6,4 | 5.5 |
| Высота всасывания «под заливом», м | 8,53 | 9,5 | 9.45 |
| Размер твердых частиц, макс., мм | 4,8 | 6,4 | 10 |
| Диапазон рабочих температур, С о | -17.8° C … 93.3° C | -17.8° C … 93.3° C | -17.8° C … 93.3° C |
| Потребление воздуха, макс., нм3/ч | 102 | 170 | 213 |
| Давление подаваемого воздуха, макс., бар | 8.6 | 8.6 | 8.6 |
| Размер отверстия сжатого воздуха, мм (дюйм) | 13 (1/2”) | 20 (3/4 ʺ) | 19 (3/4”) |
| Стяжка корпуса | На хомутах (C) | На хомутах (C) | На хомутах (C) |
| Габариты, высота/ширина/глубина, мм | 442x391х285 | 668х404х343мм | 810х432х279 |
| Масса, кг | 17 | 33 | 53 |
|
Заказать
|
Заказать
|
Заказать
|
Простой, надежный, выносливый
Простая надежная конструкция J. Wilden, которая применяется в насосах «NOMAD» серии «NTG» оснащена системой воздушного распределения «TRANS-FLO GOLD» из латуни и поршня из анодированного алюминия.
Сочетание этих материалов дает возможность работать с грязным сжатым воздухом в самых суровых условиях. Система «TRANS-FLO GOLD» имеет наименьшее количество движущихся частей по сравнению с конкурентами, что способствует снижению стоимости ремонта и упрощает техническое обслуживание насоса.
Высокое качество
Массивные диафрагмы, шариковые клапана и седла клапанов, используемые в насосах «NOMAD», изготовлены из сырья высокого качества, что положительно сказывается на продолжительности срока службы изделий в процессе перекачки керамического шликера.

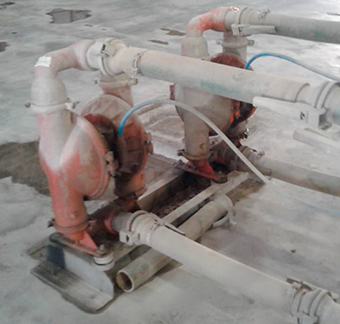

Пневматический мембранный насос на крупном керамическом заводе по производству керамической плитки задействован в процессе перекачки керамического шликера. Производительность 600 л/мин, Давление 5 бар.
Насос имеет конструкцию на хомутах, что облегчает обслуживание и ремонт. Корпус насоса выполнен из алюминия; диафрагмы, шариковые клапаны и седла клапанов выполнены из материала Неопрен.
